Präzise Mikrobearbeitung

Präzisionsbearbeitungskapazität

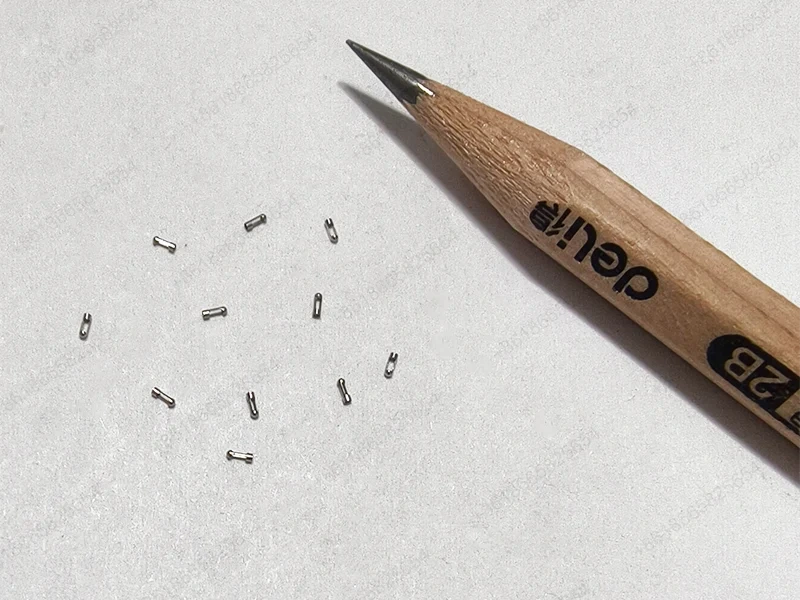

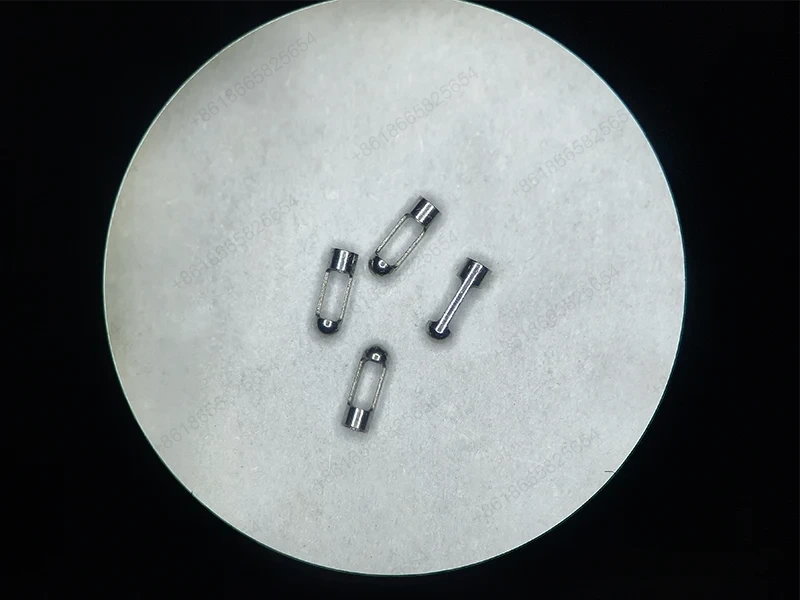

Unsere Präzisions-Mikrobearbeitung erreicht extreme Genauigkeit: Maßgenauigkeit mit Durchmesser ±0,001 mm, Länge ±0,002 mm, Position ±0,003 mm; geometrische Genauigkeit mit Rundheit 0,0005 mm, Zylindrizität 0,001 mm, Ebenheit 0,001 mm; Oberflächenqualität mit einer Rauheit von Ra0,01–0,2 μm, die Oberfläche ist nahezu spiegelglänzend und weist keine Kratzer auf; Größenbereich mit dem minimalen Teildurchmesser φ0,01 mm, der minimalen Merkmalsgröße 0,02 mm; Bearbeitungstoleranz der Präzisionsklasse IT2-IT6; Materialanpassungsfähigkeit für die hochpräzise Bearbeitung von Edelstahl, Titanlegierungen, Hartmetall, Keramik, Saphir, technischen Kunststoffen und anderen Materialien.

Genauigkeit der Präzisions-Mikrobearbeitungsstation

Ultrapräziser Prozess

Zu den hochpräzisen Prozessen der Verarbeitungsanlage von Sanluo Precision für Präzisionsmikrobearbeitung gehören: Präzisionsmikrodrehen (Diamantfräser, Fräsernase R0,05 mm, Oberfläche Ra0,05 μm, Rotationsgenauigkeit des Spindelluftlagers 0,0002 mm), Präzisionsmikrofräsen (diamantbeschichteter Fräser φ0,1–1 mm, Drehzahl 80000 U/min, Oberfläche Ra0,1 μm), Ultrapräzisionsschleifen (Diamantschleifscheibe mit Körnung W1,5, Oberfläche Ra0,02μm), Schleifen und Polieren (freies Schleifschleifen, chemisch-mechanisches Polieren CMP, Oberfläche Ra<0,01μm), zusammengesetzte Ultrapräzisionsbearbeitung (Dreh-Schleif-Verbindung, Fräs-Schleif-Verbindung, Fehlerbeseitigung in einer Aufspannung, Konzentrizität 0,002 mm).

Qualitätssicherungssystem

Als professioneller Hersteller von Präzisions-Mikrobearbeitung kontrolliert Sanluo Precision die Qualität streng: Labor mit konstanter Temperatur und Luftfeuchtigkeit mit einer Temperatur von 20 ± 0,1 °C, Luftfeuchtigkeit 50 ± 2 %, Reinheitsklasse 10000, aktive Vibrationsisolationsplattform mit Vibration <0,5 μm; Ultrapräzisions-Werkzeugmaschinenspindel-Rotationsgenauigkeit 0,0002 mm, Positionierungsgenauigkeit 0,0005 mm; Rundlauffehler des Diamantschneiders <0,001 mm, Verschleißkompensation zur Gewährleistung der Genauigkeit; Laserinterferometer, Weißlichtinterferometer, Rasterkraftmikroskop (AFM) mit Erkennungsgenauigkeit im Nanometerbereich, Koordinatenmessgerät mit Genauigkeit 0,0005 mm. Zu den Anwendungsbereichen gehören: High-End-Geräte (Präzisions-Planetengetriebe mit einem Modul von 0,1 mm, Führungsschiene für Lithographiemaschinen mit einer Geradheit von 0,001 mm/100 mm), Präzisionsinstrumente (Rasterkraftmikroskopsonde mit einem Spitzenkrümmungsradius <10 nm), medizinische Implantate (Cochlea-Implantat-Elektroden mit 0,3 mm Durchmesser und 16 Kontakten, Herzschrittmachergehäuse mit einer Wandstärke von 0,3 mm und Luftdichtheit <10⁻⁹Pa·m³/s), optoelektronische Geräte (Keramikhülse für optische Faseranschlüsse mit einem Lochdurchmesser von φ0,125 mm und einer Konzentrizität von 0,001 mm, Laserkavität mit einer Ebenheit von 0,0005 mm). Wir haben maßgeschneiderte Präzisions-Mikrobearbeitungsdienste für Unternehmen wie Zeiss, Leica, Medtronic, Corning usw. bereitgestellt, mit einer Qualifikationsquote von 99,9 % für Ultrapräzisionsteile.

Technische Parameter der Ausrüstung
