CNC-Mikrofräsen

Mikro-CNC-Bearbeitungstechnologie

Das von der Verarbeitungsanlage von Sanluo Precision eingesetzte CNC-Mikrofräsen verwendet schnell rotierende Mikrofräser zur Bearbeitung von Miniaturteilen mit einem Fräserdurchmesser von φ0,04 mm, einer Drehzahl von 20.000–100.000 U/min und einer Vorschubgeschwindigkeit von 5–500 mm/min. Die Einzelschnitttiefe beträgt 0,01–0,5 mm, und die Bearbeitung tiefer Hohlräume wird durch Schichtfräsen abgeschlossen. Die Profiltoleranz der Bearbeitungsgenauigkeit beträgt ±0,005 mm und die Oberflächenrauheit beträgt Ra0,2–0,8 μm. Durch die 3-Achsen-, 4-Achsen- und 5-Achsen-Simultanbearbeitung können komplexe 3D-Kurvenflächen, schiefe Ebenen und Hinterschnittstrukturen realisiert werden. Das Schneidmaterial besteht aus Hartmetall und Diamantbeschichtung mit einer Schnittgeschwindigkeit von 50–300 m/min und kann Stahl, Aluminium, Kupfer, Titanlegierungen, technische Kunststoffe und andere Materialien verarbeiten.

Stationsgenauigkeit

Präzisionsgravurbearbeitungskapazität

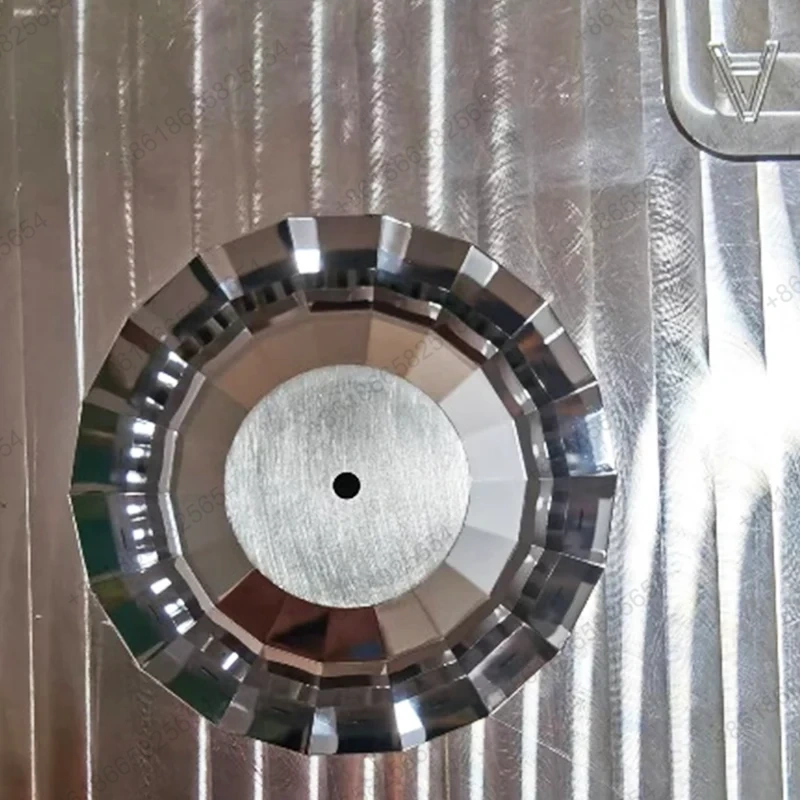

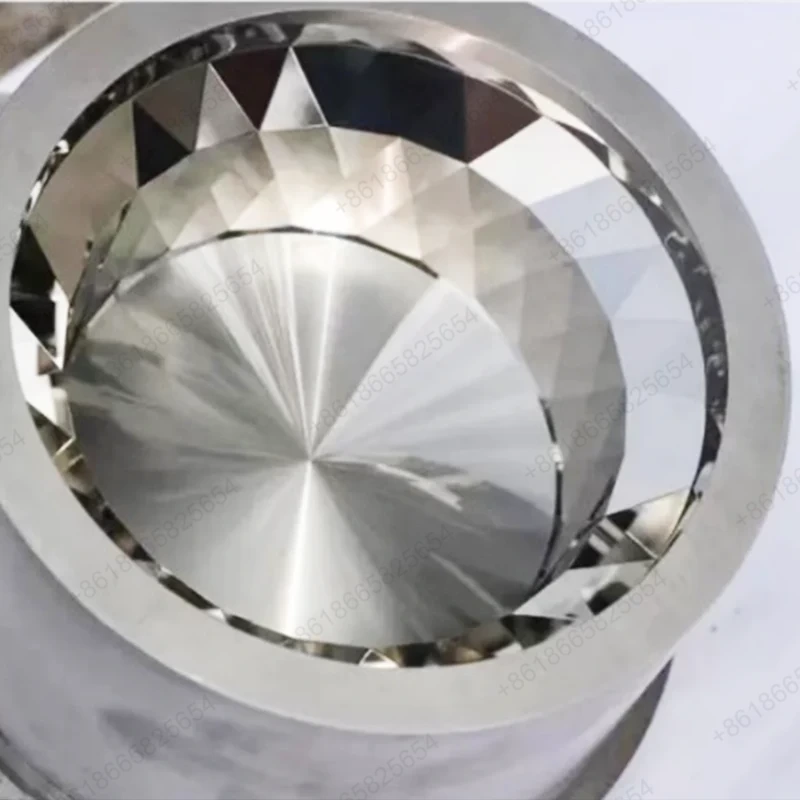

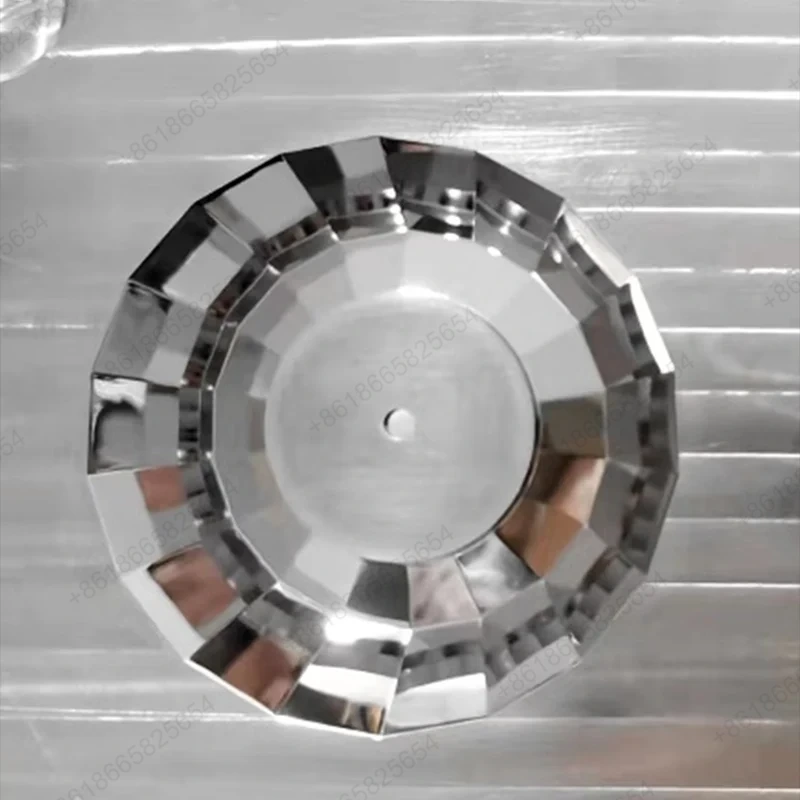

Als professioneller Hersteller von CNC-Mikrofräsen verfügen wir über ein hochpräzises 5-Achsen-Bearbeitungszentrum mit einer Positioniergenauigkeit von ±0,002 mm und einer Wiederholgenauigkeit von ±0,001 mm. Die Präzisionsgravur-Bearbeitungskapazität umfasst: Präzisionsformen (die Rippenbreite der Präzisionsgravurform für Mittelplatten von Mobiltelefonen beträgt 0,3 mm, die Tiefe beträgt 2 mm und die Oberflächenspiegelung beträgt Ra0,1 μm; der R-Winkel der Gehäuseform für Notebook-Computer beträgt 0,2 mm mit komplexer geneigter oberer Schieberstruktur; die Mikrohohlraumgröße der Anschlussform für elektronische Geräte beträgt 1 × 2 × 3 mm mit einer Genauigkeit von ± 0,005 mm; die Mikronabenstufenhöhe der Tastenform für Mobiltelefone beträgt 0,15 mm mit einer Fase R0,05 mm), medizinische Geräte (die komplexe sphärische Oberfläche R des minimalinvasiven chirurgischen Instrumentenkopfes beträgt 0,02 mm mit einer Genauigkeit von ±0,001 mm; die Gewindesteigung von Zahnimplantaten beträgt 0,5 mm mit einem genauen Zahnprofil), Luft- und Raumfahrtteile (die Breite des Mikrokühlkanals von Turbinenschaufeln beträgt 1 mm und die Tiefe beträgt 5 mm; die Maßgenauigkeit der komplexen speziell geformten Oberfläche der Instrumentenschale beträgt ±0,008 mm).

Qualitätskontrollsystem

Sanluo Precision kontrolliert die Qualität streng: Fräserrundlauf <0,003 mm, Werkzeugeinstellgenauigkeit ±0,002 mm, CAM-optimierter Werkzeugweg, präzise Abstimmung der Schnittparameter, Online-Erkennung des Tasters auf der Maschine und Genauigkeit der Koordinatenmessmaschine von 0,001 mm. Wir haben maßgeschneiderte CNC-Mikrofräsdienste für Kunden wie Foxconn, Luxshare Precision, BYD usw. bereitgestellt, mit einer jährlichen Produktion von 500.000 Präzisionsteilen und einer Qualifikationsrate von 99,8 %.

Technische Parameter der Ausrüstung
