Was macht das Hochpräzisionsdrehen von Mikrowellenteilen zu einem Game-Changer in der modernen Fertigung?

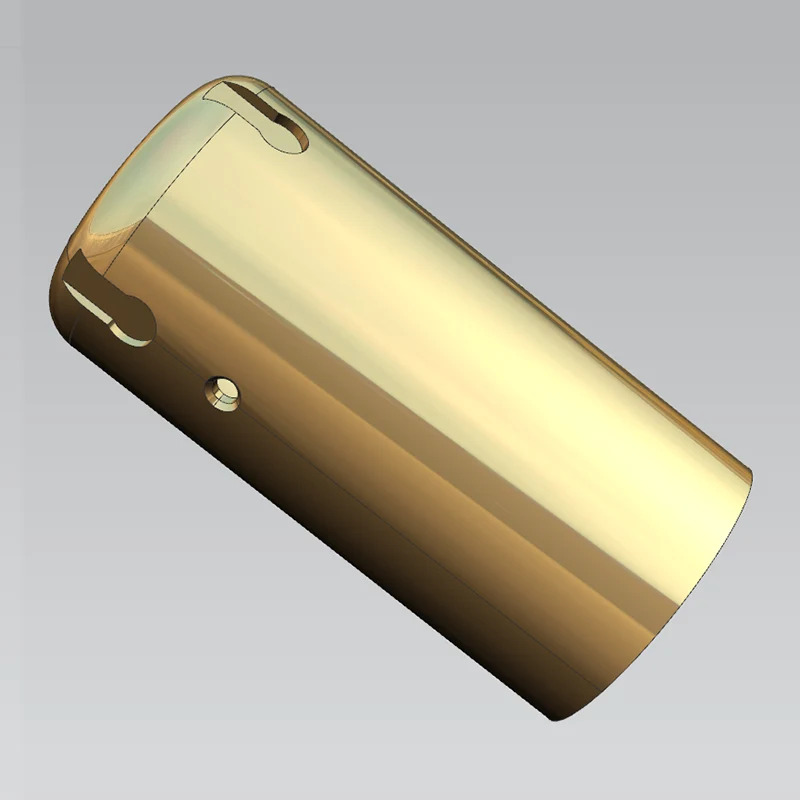

1. Das Präzisionsmandat: Warum Maßstab ein neues Paradigma erfordert

Die unablässige Miniaturisierung mechanischer Systeme in allen Branchen hat beispiellose Anforderungen an die Herstellungsprozesse gestellt. Komponenten, die früher in Millimetern gemessen wurden, werden heute in Mikrometern angegeben, und die Funktionsleistung ganzer Baugruppen hängt oft von der geometrischen Genauigkeit einer einzelnen Mikrowelle ab. In diesem ZusammenhangMikrowellenteile Hochpräzises Drehenstellt keine inkrementelle Verbesserung dar, sondern ist ein grundlegender Wegbereiter für die Technik der nächsten Generation.

Herkömmliche Drehvorgänge sind zwar für Komponenten im Makromaßstab effektiv, stoßen jedoch auf erhebliche Einschränkungen, wenn der Werkstückdurchmesser unter 1 mm schrumpft. Die Physik des Schneidens verändert sich dramatisch: Schneidkräfte, die im großen Maßstab vernachlässigbar sind, werden zu dominanten Fehlerquellen, eine beherrschbare Wärmeausdehnung wird kritisch und ein vorhersehbarer Werkzeugverschleiß wird unregelmäßig. Das Hochpräzisionsdrehen begegnet diesen Herausforderungen durch eine Kombination aus extrem steifen Maschinenarchitekturen, fortschrittlichen Werkzeugmaterialien und sorgfältig optimierten Prozessparametern.

Der wirtschaftliche und leistungsbezogene Einsatz ist erheblich. Eine Mikrowelle, die bereits um 2 μm von ihrem spezifizierten Durchmesser abweicht, kann dazu führen, dass eine ganze Unterbaugruppe nicht mehr funktionsfähig ist. Bei medizinischen Geräten können solche Abweichungen die Sterilität oder die mechanische Zuverlässigkeit beeinträchtigen. In Luft- und Raumfahrtanwendungen können sie das Gleichgewicht und die Langlebigkeit schnell rotierender Systeme beeinträchtigen. Das Präzisionsdrehverfahren hat daher großes Interesse an der standardisierten Massenproduktion von Mikrowellen geweckt, da es im Vergleich zu alternativen Verfahren wie Funkenerosion oder elektrochemischer Bearbeitung effizienter ist.

Was das Hochpräzisionsdrehen von der konventionellen Präzisionsbearbeitung unterscheidet, ist nicht nur das Erreichen enger Toleranzen, sondern auch dasWiederholbarkeitmit dem diese Toleranzen über Produktionsläufe hinweg eingehalten werden. Diese Wiederholbarkeit ist das Ergebnis einer ganzheitlichen Prozesssteuerung, die Maschinenkalibrierung, Umgebungsstabilisierung, Werkzeugzustandsüberwachung und Fehlerkompensation in Echtzeit umfasst. Wenn diese Elemente effektiv integriert werden, liefert die Methode Komponenten, die die anspruchsvollsten Spezifikationen mit bemerkenswerter Konsistenz erfüllen.

2. Grundprinzipien des Hochpräzisionsdrehens für Mikrowellen

Im Wesentlichen unterliegt das Hochpräzisionsdrehen für Mikrowellen den gleichen kinematischen Prinzipien wie das konventionelle Drehen: Ein rotierendes Werkstück wird von einem kontrollierten Schneidwerkzeug geformt, das sich entlang der Drehachse bewegt. Die Umsetzung dieser Prinzipien im Mikromaßstab erfordert jedoch einen grundlegend anderen Ansatz für jeden Aspekt des Prozesses.

2.1. Schnittkraftmanagement

Beim Mikrodrehen sind die Schnittkräfte im Verhältnis zur Werkstücksteifigkeit proportional größer als beim Makrodrehen. Eine Welle mit einem Durchmesser von 100 μm und einer Länge von 5 mm hat ein Länge-zu-Durchmesser-Verhältnis von 50:1, was sie selbst bei geringfügigen Radialkräften sehr anfällig für Durchbiegung macht. Untersuchungen haben gezeigt, dass Maßfehler bei Mikrowellen mit großen Längen-Durchmesser-Verhältnissen durch geeignete Fehlerkompensationsstrategien um 90 % reduziert werden können. Dies unterstreicht die entscheidende Bedeutung des Kraftmanagements für die Erzielung äußerst präziser Ergebnisse.

Ein besonders effektiver Ansatz ist das schubkraftfreie Drehen, bei dem der Werkzeuganstellwinkel und die Schnitttiefe so konfiguriert sind, dass die resultierende Schubkraft gegen Null geht. Dies minimiert die Durchbiegung des Werkstücks und ermöglicht die Herstellung von Wellen mit Geradheitsfehlern unter 0,5 μm über eine Länge von 10 mm. In Kombination mit Hochdruck-Kühlmittelzufuhr und fortschrittlichen Werkzeugbeschichtungen werden Reibung und Aufbauschneidenbildung, die häufige Ursachen für Oberflächenrauheit beim Mikrodrehen sind, weiter reduziert.

2.2. Thermische Stabilität und Fehlerkompensation

Ein weiterer kritischer Faktor ist die Wärmeausdehnung. Selbst ein Temperaturanstieg von 1 °C kann dazu führen, dass sich eine 100 μm dicke Stahlwelle um etwa 1,2 μm ausdehnt – ein erheblicher Bruchteil des gesamten Toleranzbudgets. Um dem entgegenzuwirken, verfügen moderne Hochpräzisionsdrehzentren über temperaturkontrollierte Umgebungen, Spindelkühlsysteme und thermische Verschiebungssensoren, die eine Rückmeldung an die CNC-Steuerung geben. Echtzeit-Kompensationsalgorithmen passen die Werkzeugposition basierend auf der gemessenen thermischen Drift an und stellen so sicher, dass die endgültigen Teileabmessungen innerhalb der Spezifikation bleiben.

Darüber hinaus wird durch den Einsatz von luftgelagerten Spindeln und hydrostatischen Führungen die mechanische Kontaktreibung eliminiert, was sowohl die Wärmeentwicklung reduziert als auch die Bewegungsruhe verbessert. Diese Maschinenelemente erzeugen in Kombination mit einer aktiven Schwingungsdämpfung eine stabile Schnittzone, die für das Erreichen von Oberflächenrauheiten von Ra < 0,05 μm bei Mikrowellen unerlässlich ist. Die Integration dieser Prinzipien in eine einzige Plattform macht den Stand der Technik ausMikrowellenteile Hochpräzises Drehen.

3. Maschinenarchitektur und Werkzeuganforderungen

Die für das Hochpräzisions-Mikrodrehen verwendete Werkzeugmaschine unterscheidet sich grundlegend von einer Standard-CNC-Drehmaschine. Es muss eine Positionierungsauflösung im Submikrometerbereich, ein minimales thermisches Wachstum und eine außergewöhnliche statische und dynamische Steifigkeit bieten. Zu den wichtigsten architektonischen Merkmalen gehören:

• Granit- oder Polymerbetonsockel– sorgt für hohe Dämpfung und thermische Trägheit und isoliert den Arbeitsbereich von Bodenvibrationen.
• Linearmotorantriebe– Eliminiert Spiel und Reibung und ermöglicht Beschleunigungsraten von bis zu 2 g und eine Positionierungswiederholgenauigkeit von ±0,1 μm.
• Hydrostatische oder aerostatische Lager– Stützen sowohl die Spindel als auch die Gleitführungen nahezu reibungsfrei und mit ausgezeichneter radialer/axialer Steifigkeit.
• Hochauflösende Encoder– typischerweise Laserinterferometer- oder Glasmaßstabstypen mit einer Auflösung von 0,01 μm für Feedback im geschlossenen Regelkreis.
• Werkzeughalter mit Schnellwechselmöglichkeit– Geeignet für Diamant-, CBN- oder beschichtete Hartmetall-Wendeschneidplatten mit Kantenradien von nur 2 μm.

Ebenso wichtig ist die Auswahl der Werkzeuge. Beim Hochpräzisionsdrehen werden einkristalline Diamantwerkzeuge aufgrund ihrer extremen Härte und ihres niedrigen Reibungskoeffizienten häufig für Nichteisenmaterialien bevorzugt. Für Eisenlegierungen werden polykristallines kubisches Bornitrid (PCBN) oder Keramikeinsätze verwendet, die jedoch eine sorgfältigere Kantenvorbereitung erfordern, um Mikroabplatzungen zu vermeiden. Der Schneidenradius liegt typischerweise zwischen 0,05 mm und 0,2 mm, abhängig von der gewünschten Oberflächenbeschaffenheit und dem Seitenverhältnis des Schafts.

Darüber hinaus ist eine Überwachung des Werkzeugverschleißes unverzichtbar. Selbst ein Freiflächenverschleiß von 1 μm kann die effektive Schneidgeometrie verändern und die Oberflächenqualität verschlechtern. Moderne Maschinen integrieren Schallemissionssensoren oder Kraftdynamometer, um das Fortschreiten des Verschleißes zu erkennen und automatisch Werkzeugwechsel auszulösen, um sicherzustellen, dass jedes produzierte Teil die Kriterien der Höchstpräzision erfüllt.

4. Materialauswahl und Bearbeitbarkeit

Nicht alle Materialien eignen sich gleichermaßen für das Hochpräzisions-Mikrodrehen. Die Bearbeitbarkeit eines Materials bestimmt die erreichbare Oberflächengüte, Werkzeugstandzeit und Dimensionsstabilität. Zu den häufig verarbeiteten Materialien gehören:

Für jedes Material müssen die Schnittparameter – Geschwindigkeit, Vorschub, Schnitttiefe – sorgfältig abgestimmt werden. Beispielsweise können Aluminiumlegierungen mit Diamantwerkzeugen mit Geschwindigkeiten von bis zu 500 m/min gedreht werden, während bei Titan Geschwindigkeiten unter 80 m/min erforderlich sind, um übermäßigen Werkzeugverschleiß zu vermeiden. Auch die Auswahl des Kühlmitteltyps und der Zufuhrmethode variiert; Für rostfreie Stähle werden Kühlmittel auf Ölbasis bevorzugt, um die Reibung zu reduzieren, während für Aluminium wassermischbare Flüssigkeiten üblich sind, um die Wärmeableitung zu verbessern.

In den letzten Jahren hat der Einsatz der kryogenen Kühlung (flüssiger Stickstoff) bei schwer zerspanbaren Materialien an Bedeutung gewonnen, da sie die Schnitttemperaturen senkt und die Werkzeugstandzeit verbessert, ohne dass es zu thermischen Verformungen kommt. Dieser Ansatz war zwar kostspielig, ermöglichte jedoch das Hochpräzisionsdrehen von gehärteten Stählen (bis zu 60 HRC) mit Oberflächengüten, die mit denen des Schleifens vergleichbar sind.

5. Prozessparameter und ihr Einfluss auf die Qualität

Das Zusammenspiel von Schnittgeschwindigkeit, Vorschubgeschwindigkeit und Schnitttiefe bestimmt die Qualität der fertigen Mikrowelle. Jeder Parameter hat einen unterschiedlichen Einfluss auf die Oberflächenrauheit, Rundheit und Eigenspannung.

• Schnittgeschwindigkeit (Vc)– Höhere Drehzahlen reduzieren im Allgemeinen die Aufbauschneide und erzeugen glattere Oberflächen, erhöhen aber auch den Werkzeugverschleiß und die thermische Belastung. Die optimale Geschwindigkeit liegt normalerweise an der Obergrenze des empfohlenen Bereichs des Werkzeugs.
• Vorschubgeschwindigkeit (f)– Der Vorschub pro Umdrehung beeinflusst direkt die theoretische Oberflächenrauheit (Ra ≈ f² / (8·r) für einen gegebenen Nasenradius). Ein geringerer Vorschub verbessert das Finish, verringert jedoch die Produktivität. Für höchste Präzision werden Vorschübe häufig zwischen 1 μm/Umdrehung und 5 μm/Umdrehung eingestellt.
• Schnitttiefe (ap)– Die Tiefe sollte mindestens das Doppelte des Nasenradius betragen, um einen stabilen Schnitt zu gewährleisten. Eine zu große Tiefe erhöht jedoch die Radialkräfte und die Durchbiegung. Bei Mikrowellen sind Tiefen von 10μm bis 50μm üblich.

Um den kombinierten Effekt zu veranschaulichen, betrachten Sie einen Messing-Mikroschaft (Durchmesser 0,5 mm), der mit einem Diamantwerkzeug (Nasenradius 0,05 mm) gedreht wird. Bei Vc = 300 m/min, f = 2 μm/U und ap = 20 μm beträgt der theoretische Ra etwa 0,01 μm, was deutlich im Superpräzisionsbereich liegt. Wenn der Vorschub jedoch auf 4 μm/Umdrehung verdoppelt wird, steigt der Ra auf 0,04 μm – immer noch akzeptabel, nähert sich aber der Grenze für kritische Anwendungen.

In der Praxis muss bei der Auswahl der Parameter auch die Maschinendynamik berücksichtigt werden. Bei bestimmten Spindeldrehzahlen und Vorschubkombinationen kann es zu instabilen Schnittbedingungen (Rattern) kommen, die sichtbare Vibrationsspuren auf der Wellenoberfläche hinterlassen. Fortschrittliche Prozessüberwachungssysteme nutzen Beschleunigungsmesser, um Vibrationen zu erkennen und die Spindelgeschwindigkeit oder Vorschubgeschwindigkeit automatisch anzupassen, um diese zu unterdrücken und so eine gleichbleibende Oberflächenqualität während der gesamten Produktionscharge sicherzustellen.

6. Qualitätssicherung: Messung und Metrologie

Um zu überprüfen, ob eine Mikrowelle die Superpräzisionsspezifikation erfüllt, sind Messgeräte mit einer Auflösung im Nanometerbereich erforderlich. Üblicherweise kommen folgende Technologien zum Einsatz:

1. Interferometrische Längenmessung– Verwendet Laserinterferometer, um Durchmesser und Länge mit einer Genauigkeit von besser als ±0,1 μm zu messen.
2. Rundheitsmessung– Wird mit einer Präzisionsspindel und einem LVDT-Messtaster durchgeführt; Rundheitsfehler unter 0,2 μm sind erreichbar.
3. Oberflächenprofilometrie– Kontakt- oder berührungslose (Weißlichtinterferometrie) Profilgeräte messen Ra- und Rz-Werte über der Wellenoberfläche.
4. Koordinatenmessgeräte (KMG)– Bei komplexen Mikrowellen mit mehreren Merkmalen kann ein KMG mit einem Stiftdurchmesser von 0,5 mm oder weniger Form- und Positionstoleranzen prüfen.
5. Optische Komparatoren und Bildverarbeitungssysteme– Bieten Sie schnelle, berührungslose Maßprüfungen für die Massenproduktion.

Über die Maßprüfung hinaus wird die Materialintegrität durch Härteprüfung (Mikro-Vickers) und Eigenspannungsmessung (Röntgenbeugung) beurteilt. Diese sind besonders wichtig für Wellen, die einer anschließenden Wärmebehandlung oder Montage mit Presspassungen unterzogen werden. Für kritische Parameter werden statistische Prozesskontrolldiagramme (SPC) geführt, die eine frühzeitige Erkennung von Prozessabweichungen ermöglichen und Korrekturmaßnahmen ermöglichen, bevor fehlerhafte Teile hergestellt werden.

Es ist zu beachten, dass die Messumgebung ebenso kontrolliert werden muss wie die Bearbeitungsumgebung. Temperaturschwankungen, Luftströmungen und Bodenvibrationen können zu Messfehlern führen. Daher befinden sich Messlabore typischerweise in Reinräumen mit einer Temperaturstabilität von ±0,1 °C und schwingungsisolierten Tischen.

7. Anwendungen in kritischen Branchen

Die Nachfrage nachMikrowellenteile Hochpräzises Drehenwird von mehreren hochwertigen Sektoren vorangetrieben, in denen Miniaturisierung und Präzision nicht verhandelbar sind.

• Medizinische Geräte– Führungsdrähte, Katheterkomponenten und chirurgische Mikrobohrer erfordern Schäfte mit außergewöhnlicher Geradheit und glatten Oberflächen, um Gewebetrauma zu minimieren. Edelstahl und Nitinol sind gängige Materialien, und das Verfahren stellt sicher, dass die Oberflächenrauheit die Anhaftung von Bakterien nicht fördert.
• Luft- und Raumfahrt– Kraftstoffdosierventile, hydraulische Stellglieder und Gyroskopkardanringe enthalten Mikrowellen, die extremen Temperaturen und Drücken standhalten müssen. Das Hochpräzisionsdrehen von Inconel- und Titanlegierungen sorgt für die erforderliche Ermüdungsfestigkeit und Dimensionsstabilität.
• Automobil– Kraftstoffeinspritzsysteme für Diesel- und Benzinmotoren verwenden Mikrowellen, die Dosieröffnungen mit einer Genauigkeit im Mikrometerbereich steuern. Der Prozess reduziert Reibung und Verschleiß und trägt so zu einer verbesserten Kraftstoffeffizienz und geringeren Emissionen bei.
• Elektronik– Miniaturmotoren für Festplattenlaufwerke, Kamerastabilisatoren und Drohnen-Kardanringe basieren auf Mikrowellen mit minimalem Schlag, um die Rotationsgenauigkeit aufrechtzuerhalten. Kupferberyllium und gehärteter Stahl werden häufig aufgrund ihrer elektrischen und mechanischen Eigenschaften ausgewählt.
• Optik und Photonik– Faseroptische Ausrichtungshülsen und Mikropositionierungstische enthalten Wellen, die das Licht mit einer Präzision im Submikrometerbereich leiten. Durch den Drehprozess entstehen Oberflächen, die frei von Kratzern und Verunreinigungen sind und einen geringen optischen Verlust gewährleisten.

In jeder dieser Anwendungen ist die Fähigkeit, durchgängig Wellen mit Durchmessern von bis zu 0,1 mm und Längen-zu-Durchmesser-Verhältnissen von mehr als 30:1 herzustellen, ein Wettbewerbsvorteil. Das Verfahren ermöglicht auch die Herstellung komplexer Merkmale wie Kegel, Nuten und Gewinde auf derselben Mikrowelle, wodurch der Bedarf an sekundären Arbeitsgängen reduziert wird.

8. Anhaltende Herausforderungen und Abhilfestrategien

Trotz FortschrittenMikrowellenteile Hochpräzises Drehensteht vor mehreren inhärenten Herausforderungen, die ständige Aufmerksamkeit erfordern.

• Durchbiegung des Werkstücks– Wie bereits erwähnt, verbiegen sich schlanke Wellen unter Schnittkräften. Zu den Abhilfemaßnahmen gehören der Einsatz von Reitstockunterstützungen (mitlaufende Spitzen), die Reduzierung der Schnitttiefe und der Einsatz gegenläufig rotierender Werkzeugwege zum Ausgleich der Kräfte.
• Werkzeugverschleiß– Selbst Diamantwerkzeuge nutzen sich mit der Zeit ab und beeinträchtigen die Oberflächenbeschaffenheit. Eine regelmäßige Werkzeuginspektion und prozessbegleitende Verschleißüberwachung sind unerlässlich. Beschichtete Werkzeuge und fortschrittliche Schmierstoffe verlängern die Werkzeuglebensdauer.
• Thermische Verformung– Die beim Schneiden entstehende Wärme kann zu einer Ausdehnung sowohl des Werkstücks als auch der Maschinenstruktur führen. Die Anwendung von Kühlmittel, Techniken zum Luftschneiden und Routinen zum Aufwärmen der Maschine tragen zur Aufrechterhaltung des thermischen Gleichgewichts bei.
• Gratbildung– Am Ein- und Austritt von Schnitten können kleine Grate die Funktion der Welle beeinträchtigen. Als Nachbearbeitungsschritte kommen häufig Entgratungsprozesse wie das elektrochemische Entgraten oder die Strahlflussbearbeitung hinzu.
• Oberflächenverschmutzung– Feine Partikel oder Kühlmittelrückstände können die Oberflächenqualität beeinträchtigen. Ultrareine Bearbeitungsumgebungen und Nachbearbeitungsreinigungen (z. B. Ultraschallwaschen) sind Standardverfahren.

Um diese Herausforderungen ganzheitlich anzugehen, verfolgen viele Hersteller einen „Closed-Loop“-Ansatz, bei dem Prozessdaten (Kräfte, Temperatur, Vibration) kontinuierlich erfasst und an ein maschinelles Lernmodell zurückgegeben werden, das optimale Parameter für jede neue Charge vorhersagt. Diese datengesteuerte Strategie hat bei komplexen Mikrowellengeometrien eine Verbesserung der First-Pass-Ausbeute von unter 80 % auf über 95 % gezeigt.
