Ein Zulieferer für medizinische Bearbeitung wird nicht allein aufgrund der Anzahl der Maschinen ausgewählt. US-amerikanische Geräteteams benötigen den Nachweis, dass der Lieferant die erforderliche Geometrie einhalten, die Materialidentität wahren, Inspektionsergebnisse dokumentieren, kontrollierte CAD-Daten schützen und schnell kommunizieren kann, wenn eine Zeichnung nicht wie freigegeben hergestellt werden kann.
Sanluo Precision ist ein in Shenzhen, China, ansässiger Hersteller und Lieferant von Präzisions-CNC-Bearbeitung für die Medizintechnik. Zu den erklärten Fähigkeiten gehören Fünf-Achsen-Bearbeitung, Dreh-Fräsen, Langdreh- und Zentrierdreharbeiten, CNC-Drehen, Präzisionsschleifen, Erodieren, Drahterodieren, Laserbearbeitung und Mikrobearbeitung. Das Unternehmen unterstützt kundenspezifische Teile von der einteiligen Entwicklungsarbeit bis hin zur Großserienfertigung und listet medizinische Anwendungen wie künstliche Gelenkkugelköpfe, Wirbelsäulenfusionskomponenten, medizinische Schrauben, chirurgische Werkzeuge, Gefäßteile, künstliche Herzkomponenten, Teile für Diagnosegeräte und Teile im Zusammenhang mit Ultraschallsonden auf.
Die praktische Frage lautet nicht einfach: „Kann diese Werkstatt das Teil herstellen?“ Es geht darum, ob die Werkstatt das Teil wiederholt herstellen, nachweisen kann, was es hergestellt hat, und richtig reagieren kann, wenn bei der Produktion eine Schwachstelle im Design oder Prozess aufgedeckt wird.
Sanluo Precision beschreibt seinen medizinischen Bearbeitungsservice als einen umfassenden technischen Service, angefangen bei der Produktentwicklung bis hin zur Massenproduktion. Der angegebene Arbeitsablauf nutzt CAD/CAM/CAE-Tools, CATIA-Modellierung, Mastercam-Programmierung, ANSYS-Analyse und Produktionssteuerung durch MES. Diese Kombination ist relevant, wenn ein Teil schwierig zu befestigen ist, tiefe Innenmerkmale aufweist, dünne Wände aufweist oder mehrere Arbeitsgänge erfordert, um die Konzentrizität aufrechtzuerhalten.
Stellen Sie für eine Zeichnungsüberprüfung, sofern zulässig, die native CAD-Datei, die freigegebene Zeichnung, den Revisionsverlauf, die Materialspezifikation, das erwartete Jahresvolumen und alle bekannten funktionskritischen Merkmale bereit. Bitten Sie den Lieferanten, Probleme beim Werkzeugzugang, nicht unterstützte Wände, scharfe Innenecken, schwierige Bezugspunkte, Gratrisiken und Merkmale zu identifizieren, die möglicherweise Erodieren, Schleifen oder einen zweiten Arbeitsgang erfordern. Eine sinnvolle DFM-Überprüfung sollte zu spezifischen Änderungsvorschlägen führen und nicht zu einer allgemeinen Aussage, dass das Teil „bearbeitbar“ ist.
Die Prototypenunterstützung sollte auch kommerziell besprochen werden. Bestätigen Sie, ob für den ersten Artikel die gleiche Materialqualität, die gleichen Maschinen, der gleiche Werkzeugansatz, die gleiche Prüfausrüstung und die gleiche Endbearbeitungsroute wie für die Produktion vorgesehen sind. Ein mit einem anderen Verfahren hergestellter Prototyp beweist möglicherweise das Design, sagt aber wenig über die Wiederholbarkeit in großen Mengen aus. Sanluo gibt an, dass es sowohl Einzelaufträge als auch Großserienprogramme unterstützt, daher sollten Käufer fragen, wie sich der Fertigungsplan zwischen diesen Phasen ändert.
Ihre Ausschreibung sollte die genaue Materialgüte und den genauen Zustand angeben, nicht nur „Edelstahl“ oder „Titan“. Zu den von Sanluo unterstützten Materialien zählen rostfreie Stähle in Implantat- und Interventionsqualität, Titanlegierungen, Hochtemperaturlegierungen, Keramik, Wolframstahl, PEEK, PEI, PAI und UPE. Die anwendbare Güteklasse, Wärmebehandlung, Härtebedingung, Chargenrückverfolgbarkeit und Zertifikatsanforderungen müssen weiterhin Ihren Konstruktions- und Qualitätsdokumenten entnommen werden.
Toleranzen sollten an die Funktion gebunden sein. Markieren Sie echte kritische Abmessungen, Bezugsbeziehungen, Rundlauf, Ebenheit, Zylindrizität, Gewindeanforderungen und Oberflächengütegrenzen, anstatt für jedes Merkmal eine enge Toleranz festzulegen. Fragen Sie, wie jedes kritische Merkmal überprüft wird. Ein Lieferant kann ein KMG für die Positionsgenauigkeit, ein optisches System für kleine Profile, kalibrierte Messgeräte für Gewinde und Oberflächenbearbeitungsgeräte für Dichtungs- oder Lagerflächen verwenden. Die Prüfmethode ist wichtig, da ein Ergebnis nur dann aussagekräftig ist, wenn die Messunsicherheit und der Aufbau angemessen sind.
Die Oberflächenbehandlung muss als Teil der Teiledefinition angegeben werden. Eloxieren, Passivieren, Elektropolieren, Beschichten, Wärmebehandlung, Reinigen, Markieren und Sterilisationskompatibilität können die Abmessungen oder die Oberflächenchemie verändern. Die Verpackung verdient die gleiche Aufmerksamkeit. Legen Sie fest, ob Teile einzelne Beutel, saubere Handhabung, Schutzkappen, Feuchtigkeitskontrolle, Chargenetiketten oder getrennte Verpackungen für verschiedene Revisionen benötigen. Diese Angaben werden oft nach der ersten Lieferung dringend, wenn ein gut bearbeitetes Teil zerkratzt, in Chargen vermischt oder nicht mehr identifizierbar ankommt.

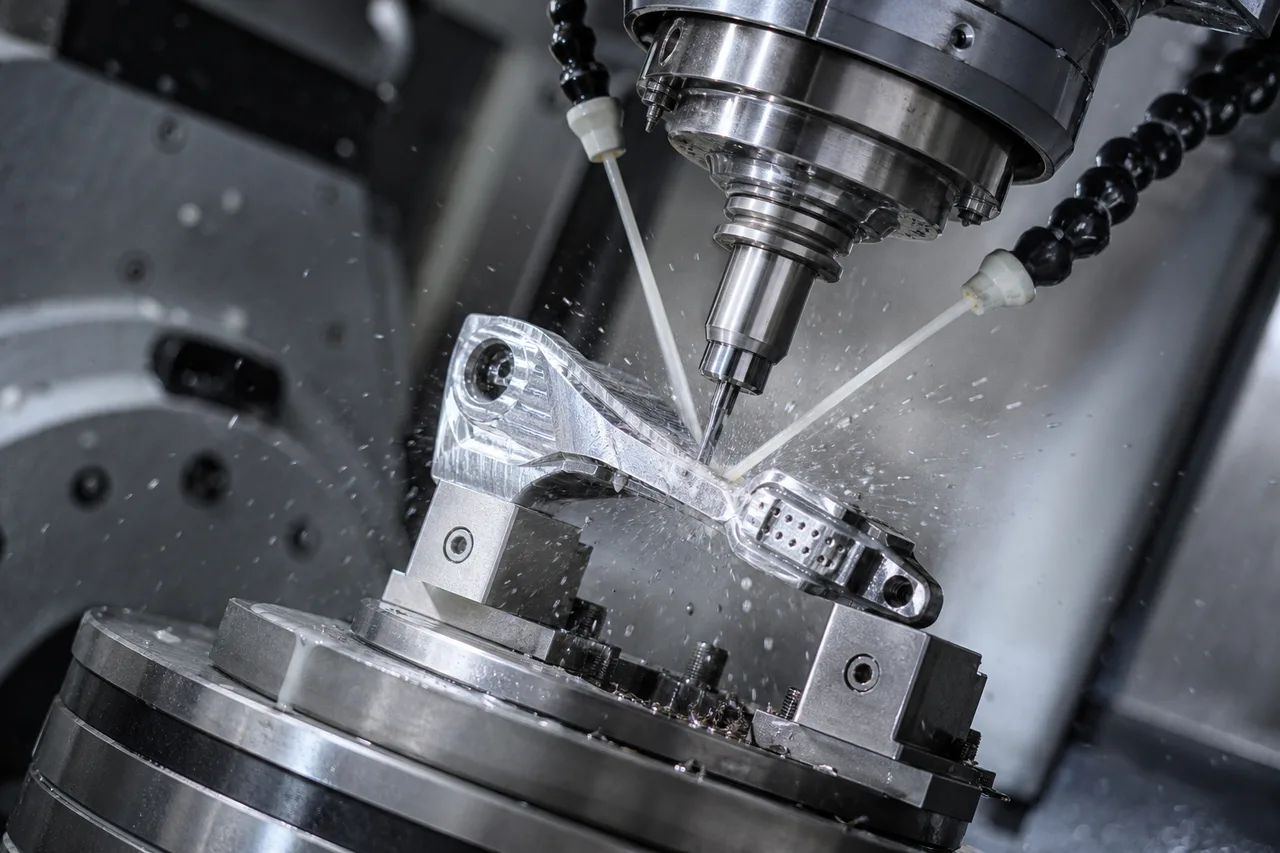

Die Prozessauswahl sollte sich an der Geometrie, dem Material, dem Toleranzstapel und der Menge des Teils orientieren. Die Fünf-Achsen-Bearbeitung ist nützlich, wenn mehrere Flächen in weniger Aufspannungen erreicht werden müssen, wenn zusammengesetzte Oberflächen eine kontrollierte Werkzeugausrichtung erfordern oder wenn wiederholte Neubefestigungen die Positionsgenauigkeit gefährden würden. Dadurch kann die Anzahl der Einrichtungsvorgänge reduziert werden, es entfällt jedoch nicht die Notwendigkeit einer fundierten Datumsplanung und -prüfung. Eine schlecht definierte Bezugsstruktur bleibt auf einer Fünf-Achsen-Maschine ein Problem.
Die Schweizer Bearbeitung eignet sich in der Regel gut für kleine, lange, schlanke Teile mit gedrehten Merkmalen, Querbohrungen, Gewinden und wiederholtem Produktionsbedarf. Die Unterstützung der Führungsbuchse hilft, die Durchbiegung in der Nähe der Schneidzone zu kontrollieren. Drehen-Fräsen eignet sich für Teile, die Rotationsmerkmale mit gefrästen Flächen, Schlitzen, Löchern oder außeraxialen Details kombinieren. Dadurch können Transfers zwischen Maschinen reduziert werden, was dazu beitragen kann, die Konzentrizität zu bewahren und die Bearbeitungszeit zu verkürzen.
Erodieren und Drahterodieren haben ihren Platz, wenn herkömmliches Schneiden einen schmalen Schlitz, ein scharfes Innenprofil, hartes Material oder eine komplizierte Kontur nicht erreichen kann. Der Kompromiss besteht in der Prozesszeit und der Notwendigkeit, neu gegossene Schichten, hitzebeeinflusste Bereiche und gegebenenfalls eine Nachreinigung zu kontrollieren. Präzisionsschleifen wird häufig für Lagerflächen, enge zylindrische Beziehungen oder kontrollierte Endbearbeitungen nach der Wärmebehandlung gewählt. Die Mikrobearbeitung birgt ihre eigenen Risiken: Werkzeugbruch, Gratbildung, Materialschwankungen und Prüfgrenzen werden mit zunehmender Verkleinerung der Merkmale immer wichtiger.
| Verfahren | Gemeinsame Passform | Käufer-Kompromiss muss bestätigt werden |
|---|---|---|
| Fünf-Achsen-CNC | Komplex konturierte Teile und mehrseitige Merkmale | Vorrichtungsstrategie, Werkzeugzugang und Überprüfung schwieriger Oberflächen |
| Schweizer Typ | Kleine, schlanke Drehteile und Wiederholungsfertigung | Steuerung des Stangenmaterials, Einrichtung der Führungsbuchse und Anforderungen an Abschneide- oder Endmerkmale |
| Drehen-Fräsen | Rotationsteile mit gefrästen oder außeraxialen Merkmalen | Datumsübertragung und Konzentrizität bei kombinierten Operationen |
| EDM oder Drahterodieren | Harte Materialien, enge Schlitze und unzugängliche Profile | Oberflächenzustand, Spülung, Reinigung und Zykluszeit |
| Schleifen oder Mikrobearbeitung | Feine Oberflächen, kleine Merkmale und genaue geometrische Kontrolle | Gratkontrolle, Inspektionsfähigkeit und Empfindlichkeit gegenüber Materialschwankungen |

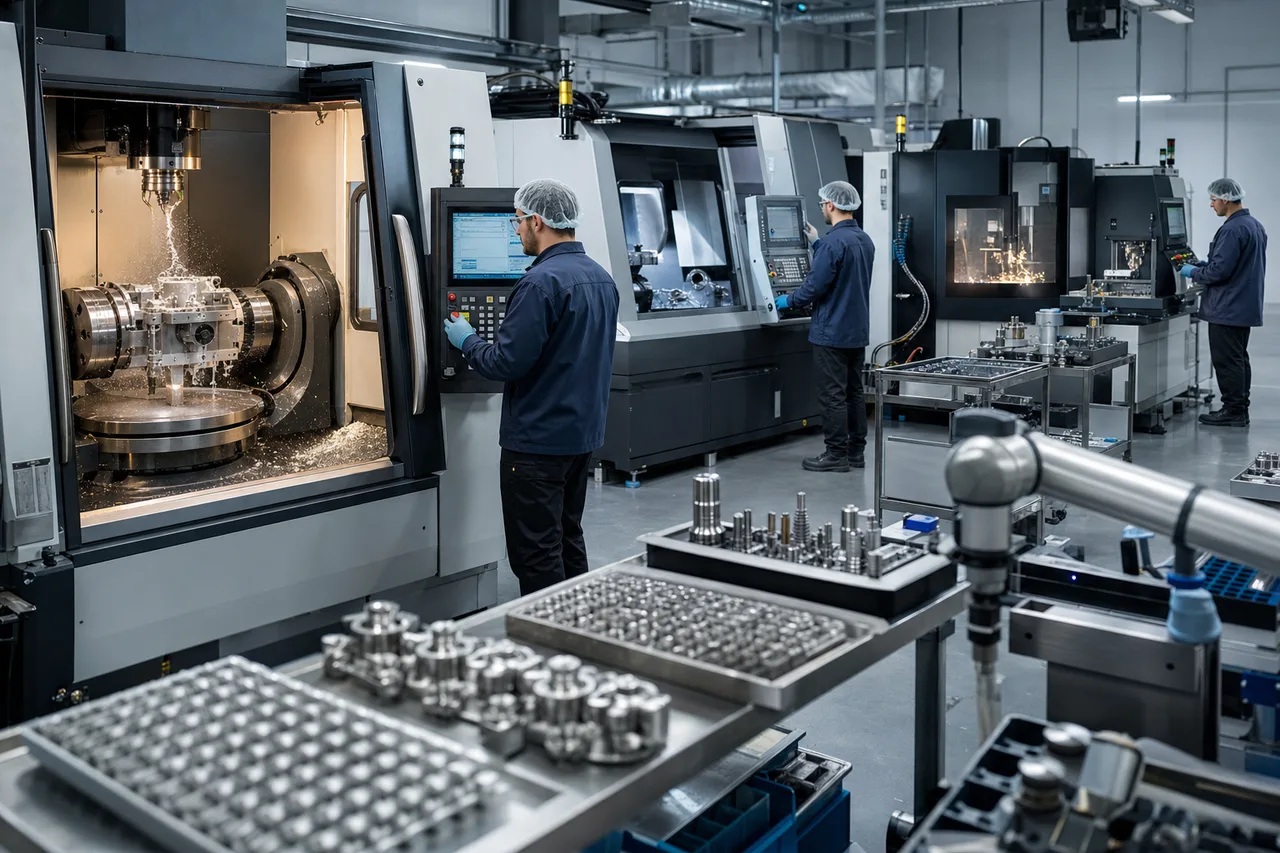

Das breitere Dienstleistungsangebot von Sanluo umfasst CNC-Drehen, Schweizer Bearbeitung, Dreh-Fräsen, Schleifen, Erodieren, Drahterodieren, Laserbearbeitung und Mikrobearbeitung. In einem fundierten Beschaffungsgespräch sollte die Frage gestellt werden, welche Route vorgeschlagen wird, warum sie zum Teil passt und welche Eigenschaften nach jedem größeren Vorgang überprüft werden.
Eine vollständige Ausschreibung reduziert zwei häufige Probleme: Angebote, die nicht verglichen werden können, und Preise, die sich nach der technischen Prüfung ändern. Senden Sie dem Lieferanten genügend Informationen, um das Risiko des Teils und nicht nur seine äußere Form zu verstehen. Die folgende Reihenfolge eignet sich gut für neue Komponenten und Designübertragungen.
Fügen Sie für einen in China ansässigen Lieferanten eine Besprechung zur Dokumentenkontrolle hinzu, bevor Dateien ausgetauscht werden. Entscheiden Sie, welche Dateitypen erforderlich sind, wer darauf zugreifen darf, wie Revisionen benannt werden und wie veraltete Daten entfernt werden. Wenn das Teil reguliert oder wirtschaftlich sensibel ist, sollte Ihr Kaufvertrag Vertraulichkeit, zulässige Unterauftragsvergabe, Eigentum an Werkzeugen und Genehmigung von Prozessänderungen regeln.
Sanluo Precision präsentiert seine medizinischen Bearbeitungsarbeiten als mehr als nur eigenständiges Schneiden. Das Unternehmen beschreibt einen vernetzten Workflow, der CAD/CAM/CAE, CATIA für die Modellierung, Mastercam für die Programmierung, ANSYS-Analyse, MES-gesteuerte Produktion und digitale Zwillingsverifizierung nutzt. In der Praxis können diese Tools verschiedene Teile der Fertigungskette unterstützen: Entwurfsprüfung und Modellintegrität, Erstellung von Werkzeugwegen, technische Analyse, Produktionsstatuskontrolle und virtuelle Prüfung, bevor ein Programm die Maschine erreicht.
Verifizierung des digitalen Zwillingsbezieht sich auf die Verwendung einer digitalen Darstellung der Maschine, der Werkzeuge, Vorrichtungen, des Lagerbestands und der programmierten Bewegung, um den geplanten Vorgang vor dem Schneiden zu überprüfen. Sein Nutzen ist bei komplexen Fünf-Achsen-Arbeiten am größten, wo Kollisionen, übermäßige Werkzeugneigung, unzugängliche Oberflächen und unerwartete Materialbedingungen an der Maschine kostspielig sein können. Sie ersetzt nicht die Erstmusterprüfung. Durch Simulation kann bestätigt werden, dass ein Werkzeugweg plausibel ist. Die Messung bestätigt, dass das fertige Teil der Zeichnung entspricht.
MES-gesteuerte Produktionbedeutet, dass das Fertigungsausführungssystem zur Verwaltung von Produktionsinformationen wie Arbeitsaufträgen, Arbeitsplänen, Status und Prozessaufzeichnungen verwendet wird. Für einen Käufer eines Medizinprodukts stellt sich die nützliche Frage, welche Informationen mit dem fertigen Los verknüpft werden können. Fragen Sie, ob der Lieferant Materialzertifikate, Maschinen- oder Betriebsaufzeichnungen, Inspektionsergebnisse, Nichtkonformitätsmaßnahmen und Versanddokumente mit einer Teilenummer und Revision verknüpfen kann.
Das Unternehmen gibt außerdem Unterstützung für die 5-Achsen-Bearbeitung, Dreh-Fräs- und Zentrier-Drehbearbeitung bekannt. Diese Funktionen sind für schwierige Komponenten relevant, Käufer sollten jedoch dennoch einen Routenvorschlag für die spezifische Zeichnung anfordern. Der richtige technische Partner erklärt, wo der Prozess stabil ist, wo er sensibel ist und welche Beweise in jeder Phase generiert werden. Sie können Sanluos überprüfenPräzisions-CNC-Bearbeitung im medizinischen Bereichneben Ihrem RFQ-Paket, bevor Sie mit der Diskussion beginnen.
Die von Sanluo bereitgestellte Anwendungsliste umfasst sowohl implantatbezogene Komponenten als auch Geräteteile. Dazu gehören Kugelköpfe für künstliche Gelenke, Wirbelsäulenfusionsgeräte, medizinische Schrauben, chirurgische Instrumente, Glaukomwerkzeuge, Teile für künstliche Herzen, Gefäßkomponenten, Teile für Diagnosegeräte und Komponenten für Ultraschallsonden. Diese Anwendungen bergen nicht alle das gleiche Herstellungsrisiko. Eine polierte Lageroberfläche, ein kleines chirurgisches Werkzeug und eine Gehäusekomponente erfordern möglicherweise völlig unterschiedliche Bearbeitungs-, Inspektions-, Reinigungs- und Verpackungskontrollen.
Als Metallteile listet Sanluo Edelstahl für Implantate und Eingriffe, Titanlegierungen, Hochtemperaturlegierungen und Wolframstahl auf. Titan kann schwierig sein, da es an der Schnittfläche Wärme erzeugt und schlecht auf unvorsichtige Werkzeugauswahl oder Spankontrolle reagiert. Rostfreie Stähle unterscheiden sich stark im Kaltverfestigungsverhalten und in der Bearbeitbarkeit. Hochtemperaturlegierungen erfordern eine sorgfältige Kontrolle der Schnittbedingungen und des Werkzeugverschleißes. Wolframstahl bringt Härte- und Kantenverschleißprobleme mit sich, die für bestimmte Merkmale das Erodieren oder Schleifen begünstigen können.
Zu den aufgeführten nichtmetallischen Materialien gehören Keramik, PEEK, PEI, PAI und UPE. Technische Polymere sind nicht einfach nur weichere Versionen von Metall. Sie können kriechen, Feuchtigkeit aufnehmen, sich beim Spannen verformen oder nach der Bearbeitung ein unterschiedliches Maßverhalten zeigen. Keramikteile erfordern möglicherweise spezielle Werkzeuge und Handhabung, da Kantenabsplitterungen auftreten können, selbst wenn die Nenngeometrie korrekt ist. In Ihrer Angebotsanfrage sollte angegeben werden, ob das Material in einem Implantat, Instrument, Diagnosegerät oder einer Baugruppe ohne Patientenkontakt verwendet wird, da die Erwartungen an Reinigung, Oberfläche und Dokumentation unterschiedlich sein können.
Die Materialauswahl liegt weiterhin in der Verantwortung des Geräteentwicklers. Der Lieferant kann Bearbeitungsprobleme melden, eine fertigungsfreundliche Sorte vorschlagen und mögliche Fehlerquellen identifizieren, sollte aber nicht stillschweigend ein Material ersetzen, weil es einfacher zu schneiden ist. Bestätigen Sie vor Beginn der Produktion die Liste der zugelassenen Materialien, das Zertifikatformat, die Chargenidentifikation und etwaige Einschränkungen hinsichtlich des Recyclinganteils, der Beschichtungen oder der externen Wärmebehandlung.
Ein Zerspanungslieferant liefert Fertigungsnachweise; Der Gerätehersteller bleibt für die Regulierungsstrategie, die Designkontrollen, das Risikomanagement, die Verifizierung, die Validierung und die Markteinreichung des fertigen Geräts verantwortlich. Diese Unterscheidung ist wichtig. Ein Konformitätszertifikat allein beweist nicht, dass ein vollständiges Medizinprodukt sicher und wirksam ist oder alle geltenden US-Anforderungen erfüllt.
Auf der Website von Sanluo sind die Zertifizierungen ISO 9001:2008 und ISO 14001:2004 aufgeführt. Käufer sollten während der Qualifizierung aktuelle Zertifikate, Umfangserklärungen, Angaben zur ausstellenden Stelle und den Ablaufstatus anfordern. Da es sich bei den aufgeführten Standards um ältere Ausgaben handelt, gehen Sie nicht davon aus, dass sie alle Anforderungen Ihres Lieferantenqualitätsverfahrens erfüllen. Fragen Sie, wie der Lieferant die Dokumentenkontrolle, Kalibrierung, fehlerhafte Produkte, Korrekturmaßnahmen, Schulungen, Lieferantenkontrollen, Prozessänderungen und die Aufbewahrung von Aufzeichnungen verwaltet.
Die Rückverfolgbarkeit sollte auf Chargenebene definiert werden. Abhängig von der Komponente müssen Sie möglicherweise eingehende Materialwärme- oder Chargeninformationen mit dem Arbeitsauftrag, den Maschinenvorgängen, den Inspektionsergebnissen, der externen Verarbeitung, den Verpackungsetiketten und dem Versand verknüpfen. Wenn das Teil serialisiert oder lasermarkiert ist, bestätigen Sie, wie sich die Markierung auf die Oberfläche auswirkt und wie die Markierung überprüft wird. Wenn eine Abweichung auftritt, vereinbaren Sie die Eindämmung und Lösung, bevor das erste Produktionsproblem auftritt.
Der Gerätehersteller muss außerdem die genehmigten Zeichnungen, Spezifikationen, Akzeptanzkriterien und den Änderungsprozess kontrollieren. Ein Bearbeitungslieferant sollte ohne schriftliche Genehmigung keine Abmessung, Material, Oberfläche oder Prozessroute ändern, wenn diese Änderung Auswirkungen auf das Gerät haben könnte. Behandeln Sie Lieferantenaufzeichnungen als kontrollierte Eingaben in Ihre Qualitätsdatei und nicht als Ersatz für Ihre eigene Konstruktions- und Produktionsdokumentation.
Die Vorlaufzeit beginnt, bevor der erste Span geschnitten wird. Zeichnungsprüfung, Angebot, Materialbeschaffung, Programmierung, Vorrichtungen, Außenbearbeitung, Erstmusterprüfung, Korrekturen, Genehmigung und internationaler Transport können sich jeweils auf den Zeitplan auswirken. Fordern Sie diese Phasen separat an, anstatt einen umfassenden Liefervoranschlag zu akzeptieren. Ein Prototyp kann schnell fertig sein, wenn Material verfügbar ist, aber der Produktionszeitpunkt kann sich ändern, wenn eine spezielle Legierung, Keramiksorte, Beschichtung oder ein qualifizierter externer Prozess erforderlich ist.
Die Inspektionskommunikation sollte vor Beginn der Inspektion vereinbart werden. Bestätigen Sie das Berichtsformat, die Einheiten, die Ballonzeichnungskonvention, den Stichprobenplan, die Behandlung fehlender Merkmale und die Methode zur Meldung von Ergebnissen außerhalb der Toleranz. Fragen Sie bei komplexen Teilen nach, ob der Lieferant Prüfdaten nach Merkmal oder nur ein Pass/Fail-Zertifikat bereitstellt. Ein kurzer Videoanruf rund um den Erstartikelbericht löst häufig Daten- und Interpretationsprobleme schneller als eine lange E-Mail-Kette.
Der sichere Umgang mit CAD erfordert einen schriftlichen Prozess. Verwenden Sie nach Möglichkeit einen kontrollierten Übertragungskanal, beschränken Sie den Zugriff auf das Personal, das die Dateien benötigt, und geben Sie die aktuelle Revision im Dateinamen und in der Kaufdokumentation an. Klären Sie, ob Subunternehmer CAD-Daten für Wärmebehandlung, Beschichtung, Schleifen, Reinigung oder Inspektion erhalten. In Ihrer Vereinbarung sollte festgelegt sein, dass die Vergabe von Unteraufträgen keine unkontrollierten Designänderungen oder die Wiederverwendung proprietärer Modelle gestattet.
Zur Lieferbereitschaft gehört mehr als eine Sendungsverfolgungsnummer. Bestätigen Sie Exportdokumente, Handelsrechnungsdetails, Packlisten, Chargenetiketten, Zertifikate, Inspektionsberichte und den Eingangskontrollplan. Wenn die Teile empfindlich auf Verunreinigungen oder kosmetische Schäden reagieren, legen Sie fest, wie sie beim Transport geschützt werden. SanluosUnterstützung bei der kundenspezifischen medizinischen CNC-Bearbeitungsollten anhand dieser betrieblichen Anforderungen bewertet werden, nicht nur anhand des angegebenen Stückpreises.
Senden Sie Sanluo Precision die freigegebene Zeichnung, das 3D-Modell, die Material- und Oberflächenanforderungen, die erwarteten Mengen, den Zieltermin und die Inspektionserwartungen. Berücksichtigen Sie die Merkmale, die am schwierigsten herzustellen sind oder deren Fehler am kostspieligsten sind. Wenn Sie sich noch in der Entwicklung befinden, sagen Sie es. Ein Lieferant kann besser beraten, wenn er weiß, ob das unmittelbare Ziel Design-Feedback, ein funktionsfähiger Prototyp, ein erster Artikel oder eine Wiederholungsproduktion ist.
Fordern Sie eine Prozessempfehlung, DFM-Kommentare, prozessexterne Annahmen, einen Inspektionsplan, Rückverfolgbarkeitsdokumente und eine gestaffelte Durchlaufzeitschätzung an. Fordern Sie bei komplexen oder Miniaturkomponenten eine Bestätigung der Befestigung, des Werkzeugzugangs, der Gratkontrolle, der Oberflächenbehandlung, der Reinigung und der Verpackung an, bevor Sie das Angebot genehmigen. Das ist der Punkt, an dem technische Klarheit am günstigsten ist.
Teilen Sie Sanluo Precision Ihr Zeichnungspaket und Ihre Produktionsanforderungen mit, um Prozessauswahl, Herstellbarkeit, Prüfprotokolle und einen praktischen Weg vom Prototyp zur Produktion zu besprechen.
