Bearbeitung mit hoher Toleranz

Hochtolerante Technologie

Die Hochtoleranzbearbeitung von Sanluo Precision ermöglicht die präzise Steuerung von Sorten mit hoher Toleranz: IT2-Sortentoleranz ±0,001–0,004 mm (geeignet für hochpräzise Passung), IT3-Sortentoleranz ±0,001–0,006 mm (geeignet für Präzisionspassung), IT4-Sortentoleranz ±0,002–0,01 mm (geeignet für allgemeine Präzisionsteile), IT5-Sortentoleranz ±0,003–0,015 mm (geeignet für normale Präzision). Teile). Zu den Passungsarten gehören: Spielpassung H7/h6 mit Spiel von 0,002–0,015 mm, Übergangspassung H7/k6 mit genauer Positionierung, Presspassung H7/p6 mit Presspassung von 0,005–0,025 mm. Größenbereich: Durchmesser φ0,03–800 mm, Länge ≤2000 mm, Öffnung φ0,02–500 mm. Die Bearbeitungszugabe ist schichtweise progressiv: Grobbearbeitung 0,02–0,05 mm, Vorschlichten 0,05–0,1 mm, Schlichten 0,001–0,003 mm, Schleifen 0,001–0,005 mm.

Breite Anwendungsfelder

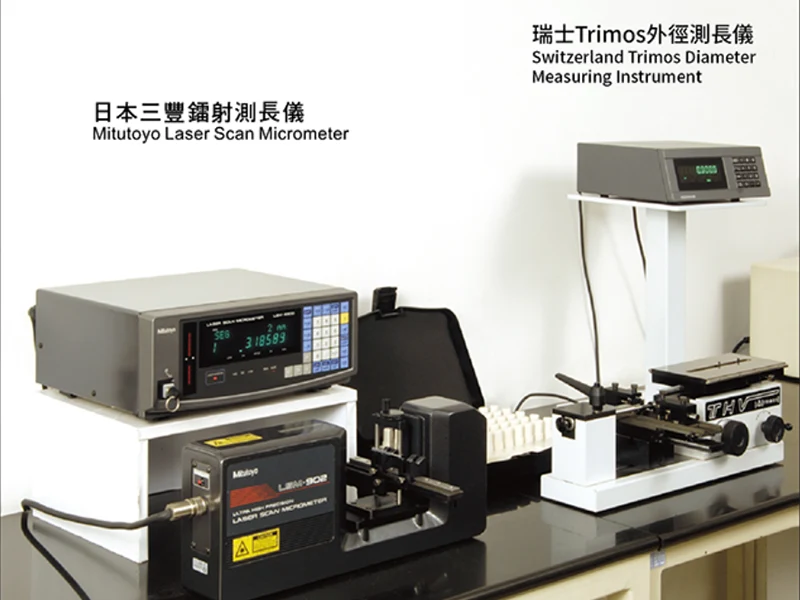

Als professioneller Verarbeitungsbetrieb für die Bearbeitung mit hohen Toleranzen ist Sanluo Precision mit Präzisionsprüfgeräten ausgestattet: allgemeine Messwerkzeuge wie Laserinstrumente/Ultrapräzisionsmikrometer/Mikrometer/Innenmikrometer/Messschieber, spezielle Messwerkzeuge wie glatte Grenzlehrdorne/Ringlehren, KMG mit einer Genauigkeit von 0,002 mm, Rundheitsmesser mit einer Genauigkeit von 0,0005 mm. Übernahme der SPC-Prozesskontrolle, X-R-Kontrollkarte, CPK≥1,33 zur Qualifizierung, 100 %-Prüfung der Schlüsselabmessungen. Anwendungsbereiche: Automobilindustrie (Motorblock-Zylinderbohrung IT7-Klasse ±0,008 mm, Kurbelwellen-Hauptlagerzapfen IT6-Klasse ±0,005 mm, Zahnprofiltoleranz der Getriebewelle, IT6-Klasse), Präzisionsmaschinen (Toleranz der Untersetzungsgetriebeplanetengetriebe ±0,01 mm, Kugelumlaufspindel-Steigungsgenauigkeit IT5-Klasse), Formenbau (Spritzgusskerntoleranz ±0,01 mm, Stanzform-Führungssäule und Buchsenpassung H7/h6), Hydrauliksystem (Hydraulikpumpenkolben, IT6-Klasse). ±0,004 mm, Passungsspiel des Hydraulikzylinderkolbens der Güteklasse IT7 0,02–0,05 mm. Wir haben maßgeschneiderte hochpräzise Bearbeitungsdienstleistungen für FAW, Dongfeng, Weichai, Fast, XCMG, Zoomlion und andere Unternehmen bereitgestellt, mit einer jährlichen Produktion von 3 Millionen Teilen mit hoher Toleranz und einer Toleranzqualifikationsrate von 99,5 %.

Technische Parameter der Ausrüstung
