Spitzenloses Schleifen

Wir haben maßgeschneiderte spitzenlose Schleifbearbeitungsdienstleistungen für mehr als 100 Unternehmen in der Medizin-, Halbleiter- und optischen Industrie bereitgestellt und dabei die kundenspezifische Anpassung komplexer und schwieriger Teile unterstützt.

Stationsgenauigkeit

Verarbeitungsprinzip und Effizienzvorteil

Beim spitzenlosen Schleifprozess von Sanluo Precision wird ein Dreipunkt-Stützbearbeitungssystem aus Schleifscheibe, Regelscheibe und Stützplatte eingesetzt. Das Werkstück kann ohne Zentrierlochpositionierung außenzylindrisch geschliffen werden. Die Schleifscheibe dreht sich mit einer hohen Geschwindigkeit von 30–35 m/s, um Materialien zu entfernen, und die Regelscheibe dreht sich in die gleiche Richtung mit einer langsamen Geschwindigkeit von 50–200 U/min, um das Werkstück anzutreiben. Die Stützplatte stützt das Werkstück und bestimmt die Schleifposition. Der axiale Vorschub wird durch die genaue Einstellung des Neigungswinkels des Regelrades (0,5°-3°) erreicht. Beim Schleifen mit durchgehendem Gewinde werden die Werkstücke kontinuierlich an einem Ende eingeführt und am anderen Ende ausgegeben, und der gesamte Prozess läuft ununterbrochen ab. Im Vergleich zum wiederholten Spannen, Werkzeugrückzug und Kommutieren herkömmlicher Schleifmaschinen spart das spitzenlose Schleifen mehr als 60 % der Nebenzeit. Die aus der Stützplatte und dem Regulierrad gebildete starre Stützstruktur hat eine Tragfähigkeit, die 2–3 Mal so hoch ist wie die der Mittelstütze, und ermöglicht das Schleifen großer Tiefen mit einem einseitigen Aufmaß von 0,5–2 mm. Sie eignet sich besonders für Wellenteile mit einem Schlankheitsverhältnis L/D von mehr als 10 und verhindert wirksam Biegeverformungen.

Materialanwendung

Als professionelle spitzenlose Schleifverarbeitungsanlage ist Sanluo Precision mit einem automatischen Be- und Entlademanipulatorsystem ausgestattet, das eine unbemannte Produktion rund um die Uhr realisieren und die Verarbeitungsanforderungen großer Chargen und hoher Konsistenz erfüllen kann.

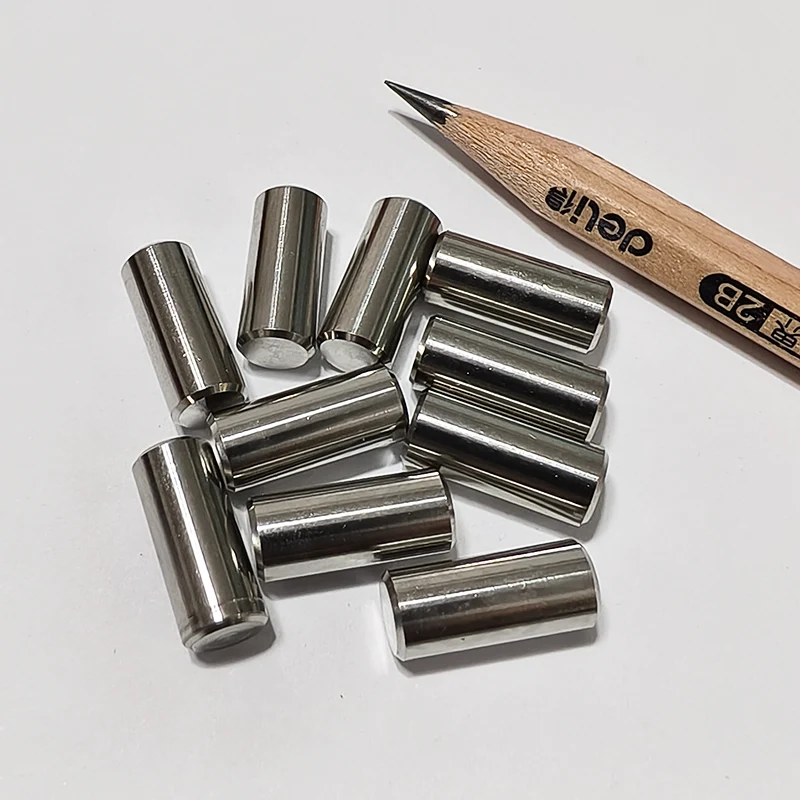

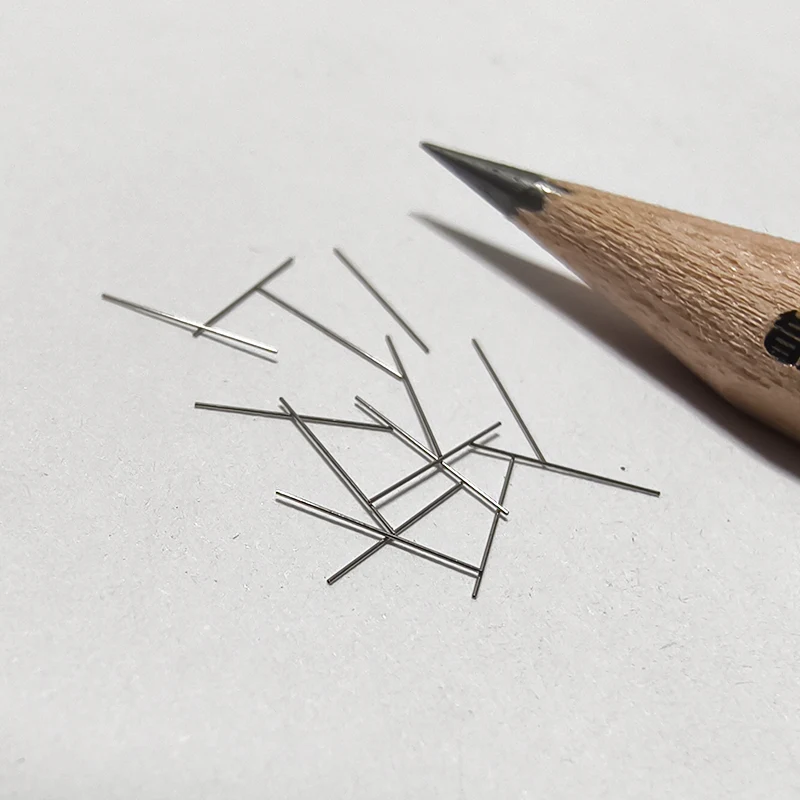

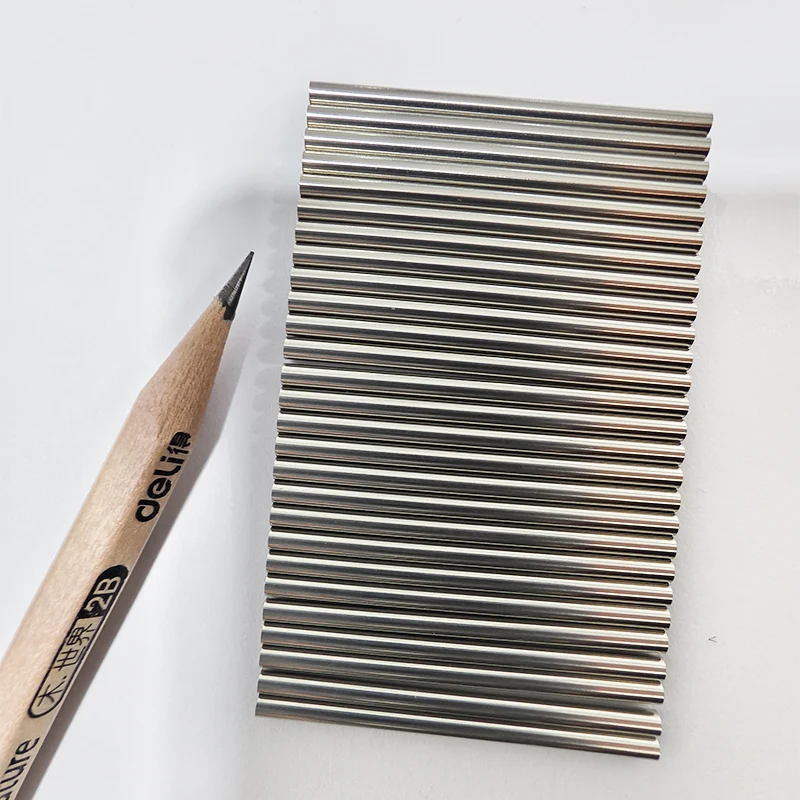

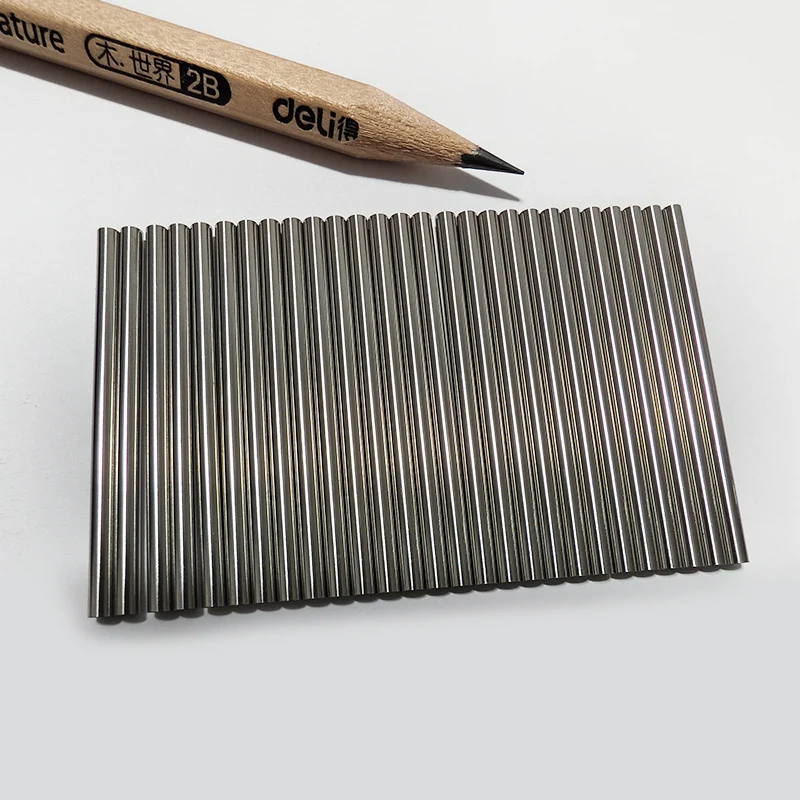

Unsere Dienstleistungen im Bereich der spitzenlosen Schleifbearbeitung umfassen Edelstahl 316L/304, Titanlegierung TC4, Aluminiumlegierung 7075/6061, Lagerstahl GCr15 und andere Materialien. Die Produktionskapazität umfasst zylindrische Teile mit einem Durchmesser von Φ3–Φ150 mm und eine jährliche Produktionskapazität von 2 Millionen Stück. Damit werden die strengen Anforderungen verschiedener Branchen an präzise spitzenlose Schleifteile vollständig erfüllt.

Technische Parameter
