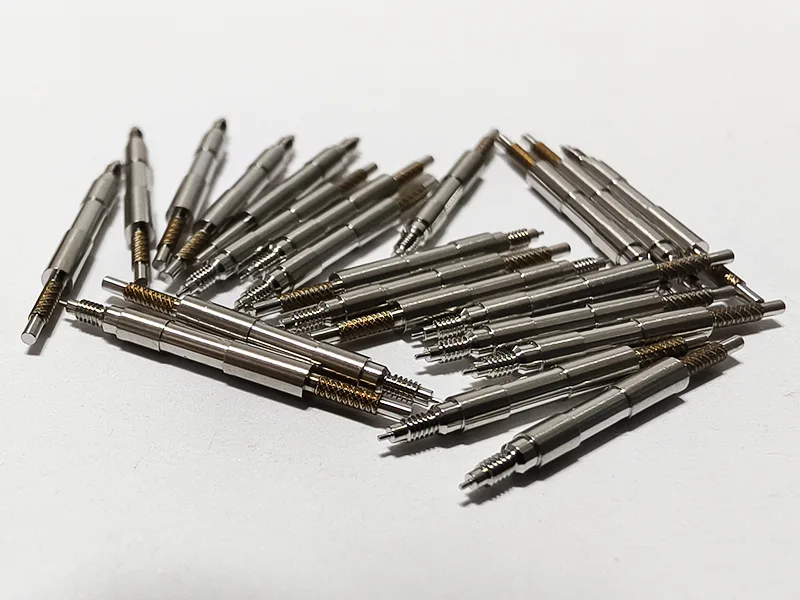

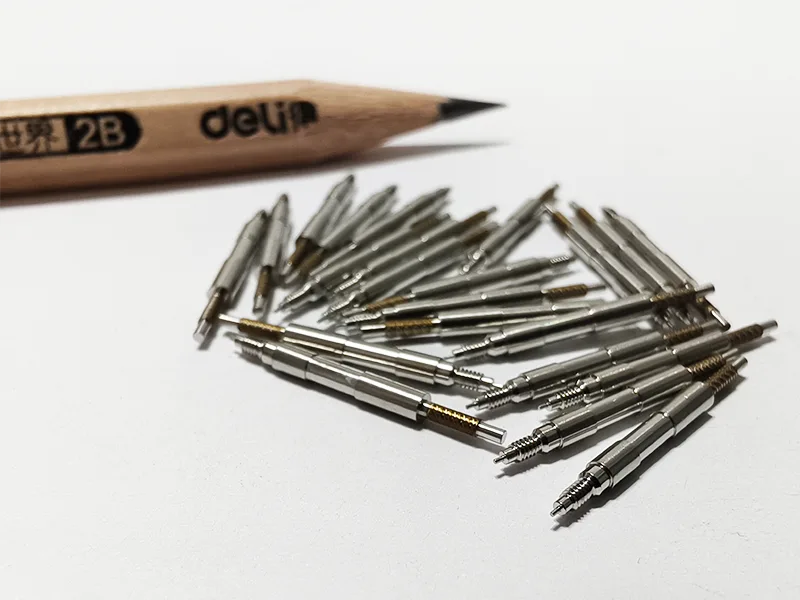

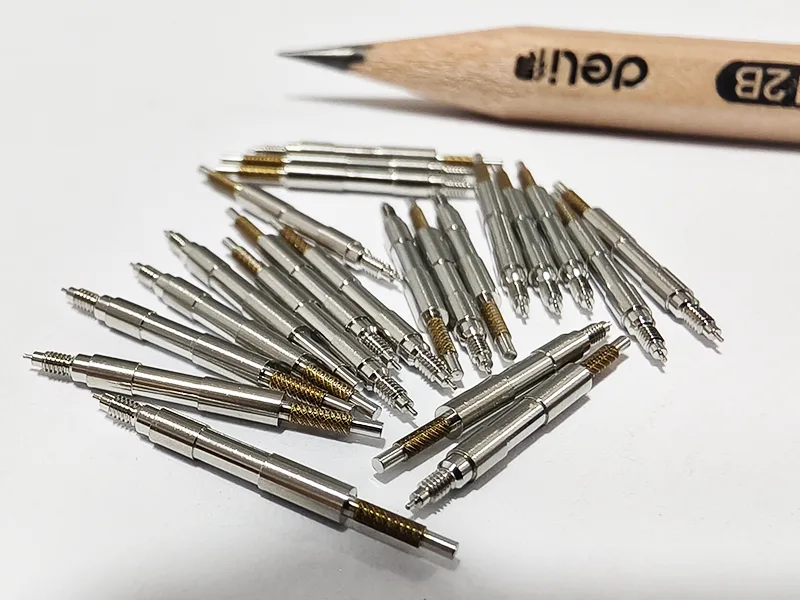

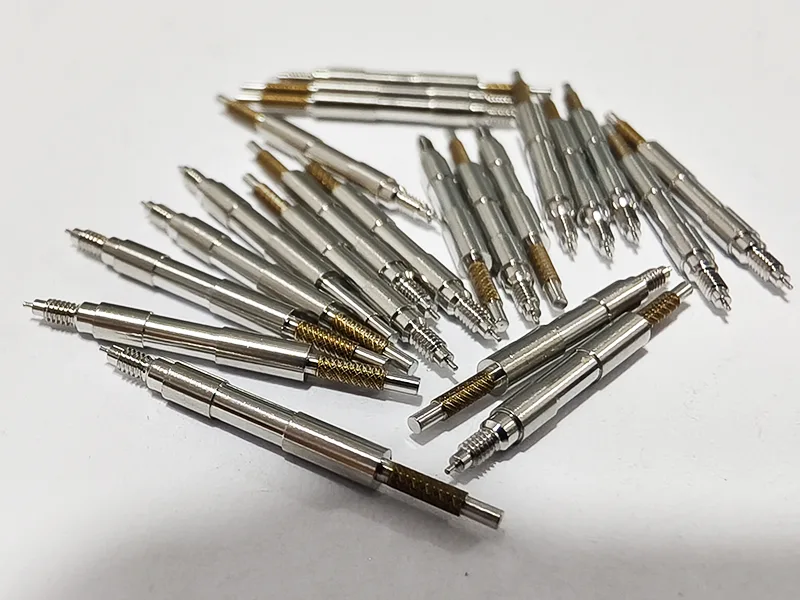

Sanluo Precision übernimmt die Spiralwindfräs- und Spiralpressformverfahren bei der Präzisionsbearbeitung medizinischer Schrauben. Das Spiralfräsen von Titanlegierungs- und Edelstahlschrauben gewährleistet eine Steigungsgenauigkeit von ±0,01 mm, eine Zahnprofilwinkelgenauigkeit von ±15‘ und einen Ra-Wertbereich der Oberflächenrauheit von 0,8–1,6 μm. Der Spiralpress-Umformprozess kann die Schraubenfestigkeit um 30 % erhöhen, eine kaltverfestigte Schicht auf der Oberfläche bilden und die Ermüdungsfestigkeit um 40 % erhöhen.
|
Maßhaltigkeit |
OD |
AUSWEIS |
T(C) |
DP |
R |
|
Einheit: ±/mm |
0.002 |
0.003 |
0.005 |
0.005 |
0.01 |
|
Geometrische Genauigkeit |
Rundheit |
Koaxialität |
Geradheit |
Zylindrizität |
Profiltoleranz |
|
Einheit: ±/mm |
0.001 |
0.004 |
0.002 |
0.003 |
0.002 |
|
Produktionskapazität |
1~999999 Stk |
1~999999 Stk |
1~999999 Stk |
1~999999 Stk |
1~999999 Stk |
|
Produktionszyklus |
3-20 Tage |
3-20 Tage |
3-20 Tage |
3-20 Tage |
3-20 Tage |
Als professioneller Hersteller von Präzisionsbearbeitungen medizinischer Schrauben verwendet Sanluo Precision Factory die medizinische Titanlegierung Ti-6Al-4V ELI (ASTM F136) und den medizinischen Edelstahl 316L (ASTM F138). Die Titanlegierung wird geglüht (bei 700 °C bis 800 °C), um Verarbeitungsspannungen zu beseitigen, mit einer Zugfestigkeit von mehr als 860 MPa und einer Dehnung von nicht weniger als 10 %. Der Edelstahl wird einer Mischkristallbehandlung (bei 1050 °C) unterzogen, wodurch eine einphasige austenitische Struktur mit einer Zugfestigkeit von mindestens 490 MPa und einer Streckgrenze von mindestens 190 MPa entsteht. Das Sandmaterial mit 60 bis 80 Mesh wird zum Sandstrahlen verwendet, um eine raue Oberfläche (Ra 3–5 μm) zu bilden, die die Knochenintegration begünstigt.
Nachdem die Präzisionsbearbeitung der medizinischen Schrauben abgeschlossen ist, führt die Sanluo Precision Company die Verpackung und Sterilisation durch. Die Schrauben sind in medizinischen Blisterboxen aus transparentem PETG-Kunststoff verpackt, was für die präoperative Beobachtung praktisch ist. Um Schäden durch Kollisionen während des Transports zu verhindern, wird eine Innenschicht aus EPE-Schaum oder eine Blisterschale verwendet. Die Außenverpackung besteht aus medizinischem Tyvek-Dialysepapier und Kunststoff-Verbundbeuteln, die die Anforderungen der EO-Sterilisation und Strahlensterilisation erfüllen können. EO-Sterilisation und Gammastrahlensterilisation mit einem Sterilsicherheitsgrad von SAL 10⁻⁶. Nach der Sterilisation wird eine EO-Resterkennung an den Rückständen durchgeführt (EO-Rest ≤ 10 ppm), um die Sicherheit der Implantate zu gewährleisten.
|
Parameterkategorien |
Parameterdetails |
|
Gerätemodell |
INDEX TNL32 Kombiniertes Dreh- und Fräszentrum im künstlerischen Stil |
|
Kernpositionierung |
Hochpräzise und hochkomplexe Bearbeitung medizinischer Schrauben |
|
Spindelgeschwindigkeit |
Maximal 8.000 U/min |
|
Innendurchmesser der Spindel |
32 mm |
|
Maximaler Z-Achsen-Verfahrweg |
305 mm |
|
Multitasking-Fähigkeit |
Bis zu 3 Schneidwerkzeuge können gleichzeitig bearbeitet werden. |
|
Maschinenstruktur |
Der thermisch symmetrische Maschinenaufbau trägt dazu bei, eine hohe Präzision über einen langen Zeitraum aufrechtzuerhalten. |
|
Kernvorteile |
Es kann problemlos und mit hoher Flexibilität zwischen dem verschiebbaren Spindelkasten- und dem festen Spindelkasten-Betriebsmodus umgeschaltet werden. |
|
Typische Anwendungen |
Hochwertige Präzisionsbearbeitung medizinischer Schrauben |
|
Parameterkategorien |
Parameterdetails |
|
Gerätemodell |
Präzisionsmaschine Tsugami S205A (mit optionalem Hochfrequenzfräsen) |
|
Kernpositionierung |
Spezialisiert auf die Präzisionsbearbeitung von kleinen Schaftteilen wie Edelstahl, Knochenschrauben aus Titanlegierung, Zahnstiften usw. für die medizinische Industrie |
|
Zubehör für Hochfrequenzfräsen |
Optionaler Einbau der japanischen Hochfrequenzfräsmaschine NAKANISHI BM-320F mit einer maximalen Drehzahl von 80.000 U/min und einer Sprunggenauigkeit von 1μm |
|
Abmessungen des Hochfrequenzfräsens |
Außendurchmesser 20 mm, Länge 87 mm, kann zur Verwendung direkt in das Werkzeughalterloch von Tsugami S205A eingebaut werden |
|
Verarbeitungsfunktion |
Wird zum hochpräzisen Fräsen von „Rosen“ (z. B. Innensechskant, TORX®) auf der Endfläche von Knochenschrauben aus Titanlegierung verwendet, ohne dass Fräser erforderlich sind |
|
Kernvorteile |
Die Maschine Tsugami S205A selbst eignet sich für die kontinuierliche Bearbeitung schlanker Wellenteile; Mit der Hinzufügung der Hochfrequenz-Fräsmaschine können alle Prozesse auf derselben Maschine durchgeführt werden, um eine gleichbleibende Genauigkeit zu gewährleisten |
|
Typische Anwendungen |
Knochenschrauben aus Titanlegierung, Knochenschrauben, Zahnstifte usw. |
