Präzisionskomponentenbearbeitung mit Submikrongenauigkeit

Die Beschaffung von Präzisionskomponenten für die Bearbeitung mit Submikron-Genauigkeit von einem chinesischen Hersteller wird weitaus praktischer, wenn die Toleranzen, die Ausrüstung und die Prüfkette des Lieferanten einer genauen Prüfung unterzogen werden können. Sanluo Precision ist seit 2007 tätig, beschäftigt über 230 Mitarbeiter auf einer fast 8.000 Quadratmeter großen Anlage und hat mehr als 1,3 Millionen komplexe Präzisionsteile geliefert. Auf dieser Seite wird erläutert, was Submikronfähigkeit in der Fertigung tatsächlich bedeutet, wo sie eingesetzt wird und wie der Qualitätsnachweis erbracht wird.

Was Submikrongenauigkeit in der realen Produktion bedeutet

1. Hochpräzises CNC-Fräsen: ±0,002 mm Bearbeitungsgenauigkeit bei komplexen Konturen und Funktionsflächen.
2. Präzisionsschleifen: Genauigkeit von ±0,001 mm, mit Maßgenauigkeiten beim Mikroschleifen von ±0,0001 mm und einer Oberflächenrauheit von unter Ra 0,01 μm für Oberflächen in optischer Qualität.
3. Mikrodrehen auf Langdrehmaschinen: ±0,003 mm, geeignet für Wellen mit kleinem Durchmesser und Präzisionsanschlüsse.
4. Drahterodieren und Funkenerosion: ±0,002 mm, wirksam bei gehärteten Materialien und komplizierten Hohlräumen.

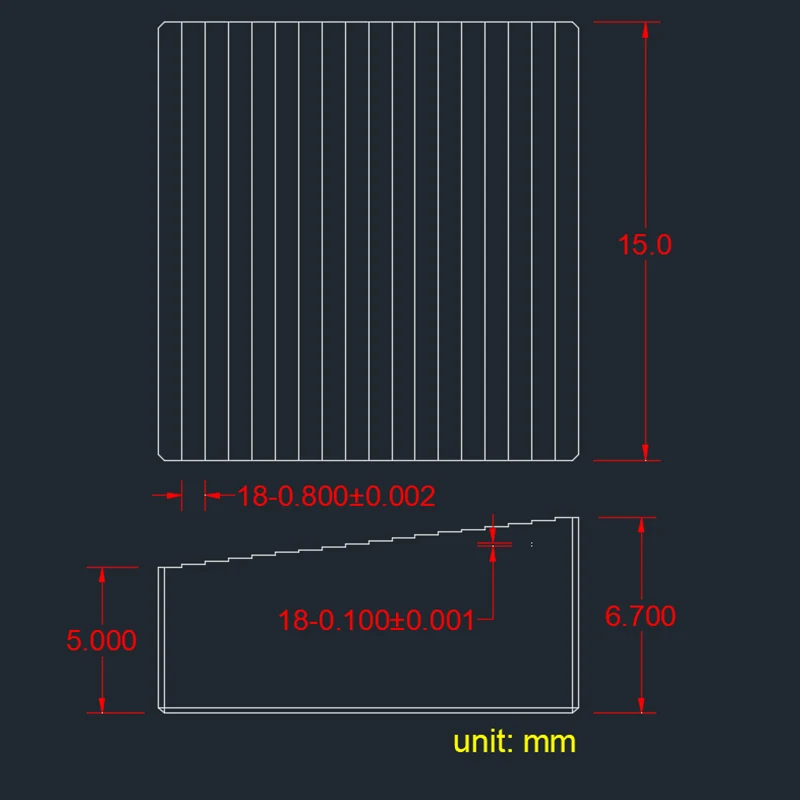

Komplexe Geometrien und Miniaturmerkmale, die eine Herausforderung für die Standardbearbeitung darstellen

Viele Projekte im Submikrometerbereich scheitern nicht, weil die Toleranz selbst unmöglich ist, sondern weil die Teilegeometrie zu klein oder zu komplex für herkömmliche Vorrichtungen, Werkzeuge und Messtechnik ist. Sanluos Fähigkeit zur Herstellung komplexer Teile basiert genau auf diesen Einschränkungen.

Miniaturmaßstab: kleinste Teilgröße 0,08 × 0,08 mm; Mikrostrukturen bis 0,005 mm; Mikrolöcher mit einem Durchmesser von 0,003 mm; Stäbe mit Mikrodurchmesser ab 0,01 mm. Dabei handelt es sich nicht nur um Prototypen-Errungenschaften, sondern um produktionsrelevante Dimensionen für medizinische, Halbleiter- und optische Kommunikationskomponenten.

Verformbare und schwer zu haltende Teile: Dank proprietärer Einblicke in die Materialauswahl, Wärmebehandlung und Spannungsbewältigung kann Sanluo dünnwandige, schlanke oder anderweitig verzerrungsanfällige Geometrien bearbeiten, ohne das Submikronfenster zu verlieren. Die gemeldete Qualifikationsrate von 99,8 % für Arbeiten mit engen Toleranzen spiegelt diese Prozesskontrolle wider und nicht ein einzelnes Inspektionsergebnis.

Auf Submikron-Prozessrouten abgestimmtes Materialsortiment

Die Genauigkeit im Submikronbereich hängt nicht nur von der Maschinenauflösung ab. Die Bearbeitbarkeit, die thermische Stabilität und die Nachbearbeitungsreaktion des Materials bestimmen, ob eine Toleranz im Mikrometerbereich bis zur Endkontrolle bestehen bleibt. Sanluo verarbeitet nahezu alle auf dem heimischen Markt erhältlichen technischen Materialien und wählt die Verarbeitungsroute entsprechend aus.

Materialgruppe	Beispiele	Submikron-Berücksichtigung
Metalle	Edelstahl in Implantat-/Interventionsqualität, Titanlegierung, Hochtemperaturlegierung, Molybdän, Wolfram, Aluminiumlegierung, Kupferlegierung, Formstahl, Pulver-Schnellarbeitsstahl	Werkzeugverschleiß, Eigenspannung und Wärmebehandlungsverzug müssen kontrolliert werden, um das endgültige Toleranzband zu schützen.
Spröde Materialien	Diamant, Quarz, optisches Glas, Keramik, Wolframstahl	Oft werden Schleif- und Erodierverfahren bevorzugt; Kantenausbrüche und die Kontrolle von Mikrorissen werden zum limitierenden Faktor.
Technische Kunststoffe	PEEK, PEI, PAI, UPE	Klemmkraft und Wärmeausdehnung können die Abmessungen im Submikrometerbereich verschieben; Entscheidend sind Vorrichtungsdesign und Temperaturführung.

Integrierte Oberflächenbehandlung – Vakuumwärmebehandlung, Eloxieren, elektrolytisches Polieren und verschiedene Beschichtungen – ist verfügbar, damit fertige Teile für anspruchsvolle Umgebungen bereit sind. Dies ist wichtig, da die Bearbeitung von Präzisionskomponenten mit einer Genauigkeit im Submikronbereich selten eine einfache Bearbeitungsübung ist; Nachgelagerte Prozesse können Dimensionen verschieben, wenn sie nicht in der Route eingeplant sind.

Branchen, die auf die Submikron-Fertigung angewiesen sind

Der Bedarf an Arbeiten im Submikrometerbereich ergibt sich aus Anwendungen, bei denen eine Abweichung im Mikrometerbereich die Funktion, Sicherheit oder Ausbeute verändert. Die Produktionserfahrung von Sanluo konzentriert sich auf vier regulierte und technisch anspruchsvolle Sektoren.

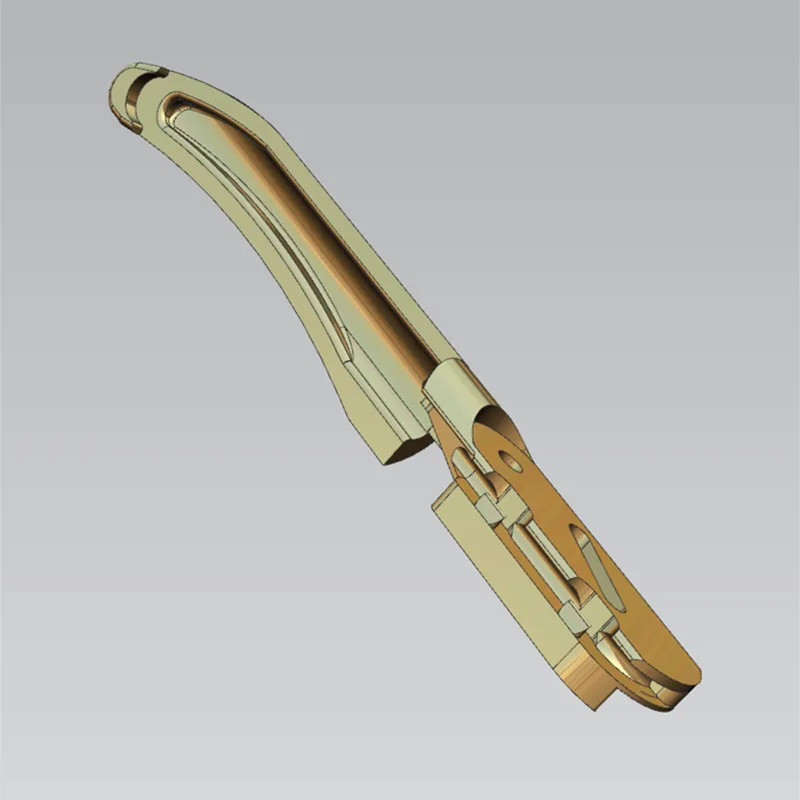

Medizinische Geräte: Pumpen für interventionelle Herzunterstützungssysteme, Instrumente für die Glaukomchirurgie, künstliche Herzkomponenten, Gefäßstentteile und Gallensteinschleifköpfe. Bei diesen Komponenten können Oberflächenbeschaffenheit und Kantenqualität ebenso wie die Maßtoleranz die Hämokompatibilität und die chirurgischen Ergebnisse beeinflussen.

Halbleiterausrüstung: Opto-Bar-Beschichtungsvorrichtungen, Vakuumvorrichtungen, Diamant-Siliziumwafer-Schleifmesser und elastische Stützen. Die Ebenheit im Submikrometerbereich und die Genauigkeit der Lochposition haben direkten Einfluss auf die Gleichmäßigkeit der Beschichtung und die Wiederholbarkeit der Wafer-Handhabung.

Optische Kommunikation: Präzisionsoptische Komponenten und beschichtungsbezogene Teile, bei denen eine Oberflächenrauheit im Submikronbereich Streuverluste reduziert und die Kopplungseffizienz verbessert.

Wissenschaftliche Forschung: F&E-Projekte von Universitäten und Institutionen, die Einzelstücke oder Kleinserienteile erfordern, die außerhalb der Standardbearbeitungskataloge liegen. Sanluo unterstützt Mindestbestellmengen von einem Stück, was für eine Fabrik dieser Größenordnung ungewöhnlich ist und besonders für Forschungsgruppen relevant ist, die Designs iterieren.

Allen diesen Sektoren ist gemeinsam, dass die Bearbeitung von Präzisionskomponenten mit einer Genauigkeit im Submikrometerbereich spezifiziert wird, da die Ausfallkosten – ob klinisch, ausbezahlt oder experimentell – weitaus höher sind als die Kosten des Teils.

Qualitätsnachweis: Inspektionskette und Produktionsprotokoll

Maßprüfung: Koordinatenmessgeräte mit 0,002 mm Messgenauigkeit für Maß- und Lochabstandstoleranz; Laserinstrumente, ultrapräzise Mikrometer, Mikrometer, Messschieber, Lehrdorne, Ringlehren und Gewindelehren zur Durchmesser- und Längenprüfung.

Geometrische Inspektion: Rundheit, Ebenheit, Rechtwinkligkeit, Konzentrizität, Rundlauf und Positionstoleranz werden innerhalb der auf dieser Seite angegebenen Fenster überprüft – zum Beispiel Rundheit von 0,0005 mm bis 0,005 mm und Positionstoleranz von 0,002 mm bis 0,05 mm. Die Workstation-Genauigkeitstabelle des Werks gibt Ebenheit bis hinunter zu 0,0003 mm, Parallelität 0,001 mm, Rechtwinkligkeit 0,001 mm, Symmetrie 0,002 mm und Positionstoleranz 0,002 mm an.

Produktionsrekord: Jahresproduktion von 200.000 Teilen bei Arbeiten mit engen Toleranzen, eine Qualifikationsrate von 99,8 % und über 1,3 Millionen gelieferte komplexe Präzisionsteile. Das Unternehmen arbeitet nach den Qualitätssystemstandards ISO9001 und ISO14001 und verfügt über engagierte Prozessingenieure, Qualitätsingenieure, Designer, Programmierer und Maschinenbediener – insgesamt mehr als 230 Mitarbeiter.

Geräteplattform: Wo das Submikronfenster hergestellt wird

Die Maschinenfähigkeit legt die Obergrenze für die Toleranz fest. Die Ultrapräzisionsplattform von Sanluo umfasst linearmotorbetriebene Fünf-Achsen-Geräte im Mikrometerbereich, die für Teile konfiguriert sind, bei denen Maß- und Oberflächenqualitätsanforderungen gleichzeitig und nicht sequentiell gelten.

JDSGT400 Linearmotorgetriebenes 3-Achsen-Hochgeschwindigkeits-Bearbeitungszentrum

Parameterkategorie	Parameterdetails
Kernpositionierung	Für die ultrahochpräzise Bearbeitung im Submikronbereich
Antriebssystem	Alle drei Achsen verfügen über einen Doppellinearmotorantrieb
Schlüsselgenauigkeit	Wiederholgenauigkeit der Positionierung bis zu 0,8 Mikrometer; Lochpositionsgenauigkeit weniger als 1 Mikrometer im 100-mm-Bereich
Kerntechnologie	Integriert Direktantrieb, Temperaturregelung, ein selbst entwickeltes JD60-CNC-System und ein hochpräzises Servoantriebssystem
Kernvorteil	Der Devise „Oberfläche ist die funktionale Oberfläche“ verpflichtet
Typische Anwendung	Bearbeitung von Präzisionsoptikformen, Halbleiterteilen und hochpräzisen Strukturteilen mit engen Toleranzen

Micro5 Hochpräzises 5-Achsen-Bearbeitungszentrum im Mikrometerbereich

Parameterkategorie	Parameterdetails
Kernpositionierung	Hohe dynamische Leistung und hochpräzise Bearbeitung von Miniaturteilen mit hoher Wertschöpfung
Schlüsselgenauigkeit	Wiederholpositioniergenauigkeit 0,0005 mm, Positionierungsgenauigkeit < 0,002 mm
Spindelsystem	Maximale Spindeldrehzahl 60.000 U/min
Strukturmerkmale	Kompakte Struktur, Gesamtgewicht 550 kg; dreilagiges Werkzeugmagazin mit 60 Werkzeugen; Bearbeitungsbereich-Palettensystem mit 6 Nullpunktvorrichtungen
Energieeinsparung	Extrem niedriger Energieverbrauch (<500 W), ausgestattet mit Ölnebelabscheider
CNC-System	Deutsches Beckhoff-System
Hub (X/Y/Z)	78 / 56 / 50 mm
Typische Anwendung	Bearbeitung von Miniaturbauteilen und kleinen Edelmetallteilen mit engen Toleranzen

Technische Zusammenarbeit und Logistik

Ein Submikron-Projekt beginnt normalerweise, bevor der erste Chip geschnitten wird. Der Arbeitsablauf von Sanluo ist darauf ausgelegt, Toleranz-, Material- und Prüfbeschränkungen bereits in der Angebots- und Prozessplanungsphase zu berücksichtigen und so das Risiko einer Maßabweichung in der Spätphase zu reduzieren.

Engineering-Schnittstelle: Verfahrensingenieure und Qualitätsingenieure überprüfen gemeinsam die Zeichnung und kennzeichnen Merkmale, die eine spezielle Vorrichtung, eine Prüfung während des Prozesses oder eine andere Bearbeitungsroute erfordern. Design, Verarbeitung, Montage und Debugging von Teilen oder Werkzeugen können im eigenen Haus durchgeführt werden.

Produktionszyklus: 3–20 Tage, je nach Komplexität und Material. Die Produktionskapazitätstabelle auf dieser Seite zeigt einen Bereich von 1–999.999 Stück, wobei der tatsächliche Zyklus bei der Auftragsprüfung bestätigt wurde.

Verpackung: Logistikverpackungen folgen kundenspezifischen Standards oder internen Standards. Der äußere Verpackungskarton hält einer Stunde Eintauchen in Wasser stand und beschädigt die Teile nicht, wenn sie aus einer Höhe von 1 Meter frei fallen gelassen werden – ein praktischer Schutz für Teile im Submikronbereich, deren Kanten und Oberflächen beim Transport anfällig sind.

Für Käufer, die Präzisionskomponentenbearbeitung mit Submikron-Genauigkeit aus China beziehen, reduziert diese Kombination aus technischer Überprüfung, definierter Zykluszeit und Schutzverpackung die nichttechnischen Risiken, die einen ansonsten leistungsfähigen Bearbeitungslieferanten oft gefährden.

Warum Sanluo Precision ein nachweisbarer Submicron-Partner ist

Erste, sind die Toleranzansprüche an benannte Prozessrouten gebunden: CNC-Fräsen ±0,002 mm, Schleifen ±0,001 mm, Schweizer Drehen ±0,003 mm und Erodieren ±0,002 mm.

ZweiteDie komplexe Teilehülle wird in konkreten Abmessungen angegeben: 0,08 × 0,08 mm Mindestteilgröße, 0,005 mm Mikrostrukturen, 0,003 mm Mikrolöcher und 0,01 mm Mikrodurchmesser Stäbe.

DritteDie Qualitätsbilanz wird quantifiziert: 200.000 Stück Jahresproduktion, 99,8 % Qualifikationsrate und 1,3 Millionen gelieferte komplexe Teile.

VierteZum Kundenstamm gehören Huawei, BYD, Foxconn, Advanced Microelectronics und Mindray Medical – Beziehungen, die dem Lieferanten Prüf- und Wiederholbarkeitsanforderungen auferlegen.

Für ein Beschaffungsteam, das die Bearbeitung von Präzisionskomponenten mit Submikron-Genauigkeit bewertet, stellen diese Fakten eine Grundlage für die Lieferantenqualifizierung dar, die über die Broschürensprache hinausgeht. Sie können anhand von Zeichnungen, Inspektionsberichten und Werksdokumenten überprüft werden.

Häufig gestellte Fragen

F: Was ist die kleinste Teilegröße, die Sanluo im Submikronbereich bearbeiten kann?

A: Die kleinste Teilegröße beträgt 0,08 × 0,08 mm. Mikrostrukturen können einen Durchmesser von bis zu 0,005 mm und Mikrolöcher einen Durchmesser von bis zu 0,003 mm haben. Diese Dimensionen werden durch hochpräzise Plattformen unterstützt, darunter Bearbeitungszentren mit Linearmotorantrieb und fünfachsige Ausrüstung im Mikrometerbereich.

F: Welcher Bearbeitungsprozess wird für gehärtete Materialien mit Submikrometertoleranz verwendet?

A: Drahterodieren und Funkenerosion werden häufig für gehärtete Materialien eingesetzt und erreichen eine Genauigkeit von ±0,002 mm. Präzisionsschleifen wird auch angewendet, wenn die Geometrie dies zulässt, mit einer Genauigkeit von ±0,001 mm und einer Oberflächenrauheit unter Ra 0,01 μm beim Mikroschleifen.

F: Wie wird die Submikron-Genauigkeit vor dem Versand überprüft?

A: Bei der Dimensionsprüfung kommen Koordinatenmessgeräte mit einer Messgenauigkeit von 0,002 mm zum Einsatz, ergänzt durch Laserinstrumente, hochpräzise Mikrometer, Lehrdorne, Lehrringe und Gewindelehren. Geometrische Toleranzen wie Rundheit, Ebenheit, Rechtwinkligkeit und Positionstoleranz werden anhand der angegebenen Fenster überprüft.

F: Welche Materialien stehen für die Submikronbearbeitung zur Verfügung?

A: Sanluo verarbeitet implantat-/interventionstauglichen Edelstahl, Titanlegierungen, Hochtemperaturlegierungen, Molybdän, Wolfram, Aluminiumlegierungen, Kupferlegierungen, Formstahl, Pulver-Schnellarbeitsstahl und Baustahl; spröde Materialien wie Diamant, Quarz, optisches Glas, Keramik und Wolframstahl; und technische Kunststoffe, einschließlich PEEK, PEI, PAI und UPE.

F: Wie sieht der typische Produktionszyklus für ein Submikron-Projekt aus?

A: Der Produktionszyklus beträgt 3–20 Tage, abhängig von der Teilekomplexität, dem Material und den Prüfanforderungen. Ein fester Zyklus wird nach technischer Überprüfung der Zeichnung und des Prozessablaufs bestätigt.

F: Kann Sanluo Kleinserien- oder einmalige Arbeiten im Submikrometerbereich unterstützen?

A: Ja. Es werden Mindestbestellmengen von einem Stück unterstützt, was für Forschungsprojekte, Designiterationen und Kleinserienprogramme für Halbleiter oder medizinische Geräte relevant ist. Die Produktionskapazitätstabelle gibt einen Bereich von 1–999.999 Stück an.

F: Wie werden Submikronteile für den internationalen Versand verpackt?

A: Die Logistikverpackung folgt kundenspezifizierten Standards oder internen Standards. Der Umkarton hält einer Stunde Eintauchen in Wasser stand und schützt die Teile vor Schäden, wenn sie aus einer Höhe von 1 Meter frei fallen gelassen werden.

F: Über welche Qualitätssystemzertifizierungen verfügt die Fabrik?

A: Das Unternehmen arbeitet nach den Qualitätssystemstandards ISO9001 und ISO14001. Die Anlage umfasst fast 8.000 Quadratmeter, beschäftigt über 230 Mitarbeiter und ist seit 2007 in Betrieb.
