Die von der Verarbeitungsanlage von Sanluo Precision eingesetzte Mikrolaserschneidetechnologie nutzt hochenergetische Laserstrahlen, um winzige Teile zu schneiden. Schneidprinzip: Der fokussierte Laserstrahl tastet entlang einer festgelegten Flugbahn ab und schmilzt und verdampft das Material augenblicklich, um Schnittnähte zu bilden. Berührungslose Bearbeitung: Der Laser hat keinen physischen Kontakt mit dem Werkstück und verursacht keine mechanische Belastung, was für spröde Materialien und dünnwandige Teile geeignet ist. Wärmeeinflusszone: <20μm, mit minimaler Materialverformung, anwendbar für wärmeempfindliche Materialien.
|
Maßgenauigkeit |
OD |
AUSWEIS |
T(C) |
DP |
R |
|
Einheit: ±/mm |
0.002 |
0.002 |
0.002 |
0.002 |
0.002 |
|
Geometrische Genauigkeit |
Rundheit |
Koaxialität |
Geradheit |
Zylindrizität |
Profiltoleranz |
|
Einheit: ±/mm |
0.002 |
0.005 |
0.002 |
0.008 |
0.002 |
|
Produktionskapazität |
1~999999 Stk |
1~999999 Stk |
1~999999 Stk |
1~999999 Stk |
1~999999 Stk |
|
Produktionszyklus |
3-20 Tage |
3-20 Tage |
3-20 Tage |
3-20 Tage |
3-20 Tage |

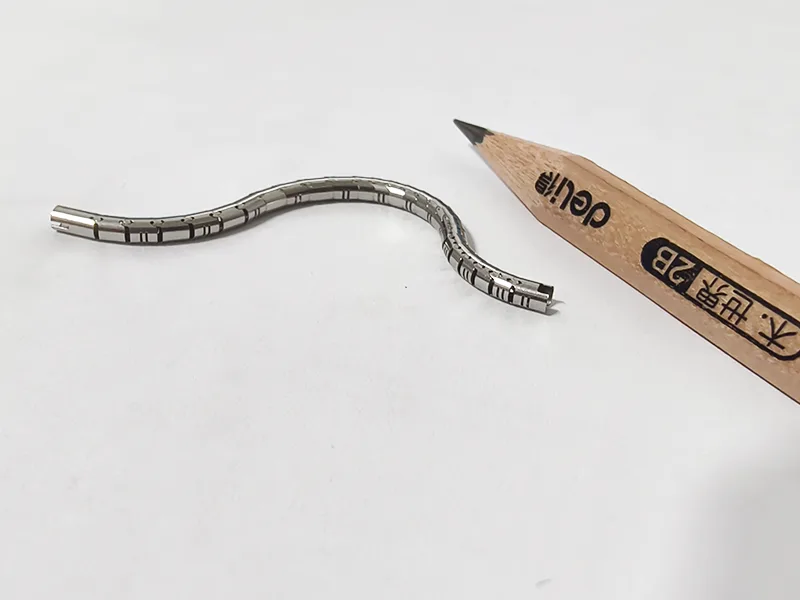

Als professioneller Hersteller von Mikrolaserschneidgeräten hat Sanluo Precision seine Verarbeitungstechniken verfeinert und optimiert. Stickstoff wird als Schutzgas verwendet, um Oxidation zu verhindern und flache und glatte Schnittkanten zu gewährleisten; Sauerstoff wird zur Unterstützung der Verbrennung eingesetzt, um die Schnittgeschwindigkeit zu beschleunigen; Druckluft ist eine wirtschaftliche und praktische Option. Das Schneiden erfolgt in mehreren Durchgängen: Grobschneiden für schnelles Eindringen und Fertigschneiden, um Präzision sicherzustellen und die Oberflächenqualität zu verbessern. Profilerkennung: Die visuelle CCD-Positionierung erkennt automatisch die Werkstückposition und gleicht Abweichungen mit einer Genauigkeit von ±2 μm aus. Wir bieten das Zuschneiden von Federstahlblechen in Sonderform, das Laserschneiden von Koronarstents für medizinische Implantate (Rohrwand 50–100 μm, Nutbreite 30–80 μm, gratfrei) und das Laserschneiden von Führungsdrähten aus Nickel-Titan-Legierung. Für die Luft- und Raumfahrtindustrie realisieren wir das Schneiden dünner Bleche aus Titanlegierungen (Dicke 0,1 - 1 mm) mit vertikalen Schnittkanten ohne Schlacke sowie das Schneiden von Wabenstrukturen. Sanluo Precision hat maßgeschneiderte Laserstrahlbearbeitungsdienste für Unternehmen wie Foxconn, BYD, MicroPort Medical und AVIC bereitgestellt und jährlich 2 Millionen Teile mit stabiler Qualität und pünktlicher Lieferung bearbeitet.
|
Parameterkategorie |
Parameterdetails |
|
Systemzusammensetzung |
Kombination aus GFF2101F (automatisch fokussierender 3D-Laserschneidkopf) und GF102 (Roboter-Kleinkonturinterpolations-Subsystem) |
|
Kernpositionierung |
Zum hochpräzisen Schneiden von 3D-Kleinkonturen, wie z. B. winzigen Teilen implantierbarer Geräte wie Herzschrittmachern |
|
Achsennummer |
Mehrachsiges Robotersystem (integriert mit 3-Achsen-Schneidkopf) |
|
Fokussierung auf Leistung |
GF101F automatischer Fokusbereich -5 mm ~ +5 mm, Fokusgenauigkeit 0,05 mm |
|
Schnittgenauigkeit |
Die Kombination ermöglicht ein äußerst präzises Konturschneiden (z. B. eine Genauigkeit von bis zu ±0,003 mm beim Schneiden eines Kreises mit 1 mm Durchmesser). |
|
Genauigkeit des Subsystems |
GF102 wiederholte Positionierungsgenauigkeit ±0,0005 mm, Positionierungsgenauigkeit ±0,001 mm |
|
Kernvorteile |
Die Roboterintegration bietet eine extrem hohe Bewegungsfreiheit (geeignet für komplexe 3D-Pfadverarbeitung); Die automatische Fokussierung passt sich der Bearbeitung unterschiedlich dicker Materialien an |
|
Typische Anwendung |
Präzisions-Mikrolaserschneidkomponenten usw. |
|
Parameterkategorie |
Parameterdetails |
|
Gerätemodell |
YAC-FSLLC300 Ultraschnelle Femtosekunden-Laserschneidmaschine |
|
Kernpositionierung |
Spezialisiert auf die Lasermikrobearbeitung von präzisen dünnwandigen Rohren wie medizinischen Stents |
|
Achsennummer |
4-Achsen-Bewegung: X-Achse (linear), Z-Achse (linear), θ-Achse (drehend) |
|
Schlüsselgenauigkeit |
Schnittfugenbreite: 15–25 μm; Positionierungsgenauigkeit der X-Achse: ±0,1 μm; Wiederholgenauigkeit der X-Achse: ±0,2 μm |
|
Bewegungssystem |
Maximale X-Achsen-Laufgeschwindigkeit 500 mm/s |
|
Materialanpassungsfähigkeit |
Unterstützt 316L, Nitinol (Ni-Ti), L605, abbaubare Metalle (Mg, Zn) und Polymermaterialien (PLA, PLLA) usw. |
|
Laser |
Femtosekundenlaser, optional Infrarot (1030–1070 nm) oder grünes Licht (532 nm), mit optionaler Leistung von 10 W/16 W/20 W |
|
Typische Anwendung |
Präzisions-Mikrolaserschneidkomponenten usw. |
