Innenschleifen

Bei unserem Innenschleifen handelt es sich um ein Präzisionsverfahren zur Innenlochbearbeitung. Die mit hoher Geschwindigkeit rotierende Schleifscheibe dringt in das Loch ein, das Werkstück dreht sich oder die Schleifscheibe wird vorgeschoben und schleift die Innenfläche des Lochs, um eine hohe Präzision und ein hohes Finish zu erzielen.

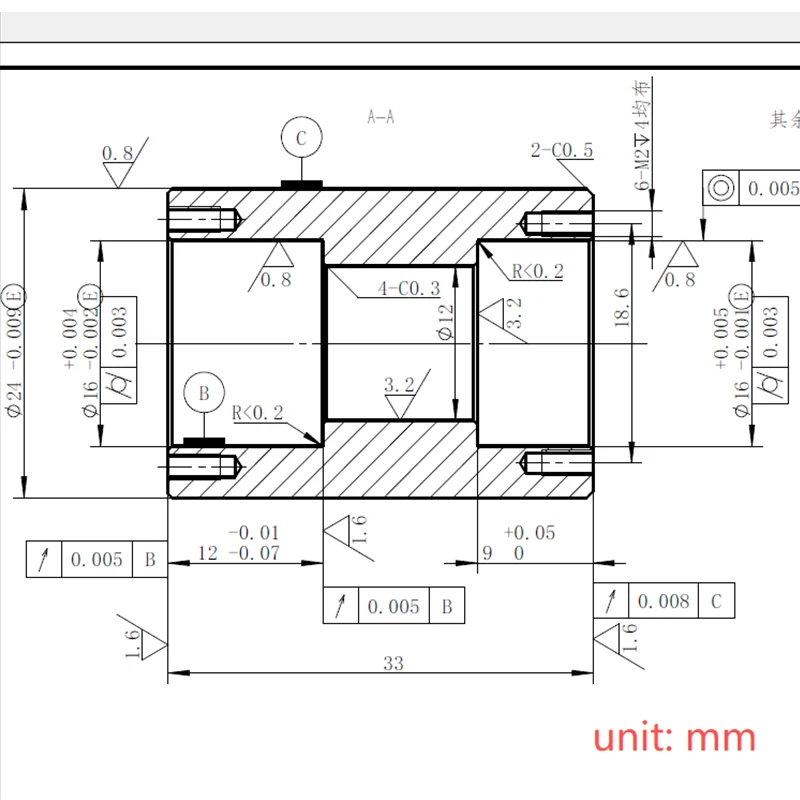

Bearbeitungsbereich: Innenlochdurchmesser φ3 – 500 mm, Tiefe ≤1000 mm, Tiefen-Durchmesser-Verhältnis ≥5:1, Langloch, Tiefloch, Sackloch, Durchgangsloch können bearbeitet werden. Bearbeitungsgenauigkeit: Maßtoleranz IT5-IT7 ±0,003–0,01 mm, Rundheit 0,002–0,005 mm, Zylindrizität 0,003–0,008 mm, Oberflächenrauheit Ra0,1–0,8 μm.

Zu den Schleifarten gehören: gewöhnliches Innenschleifen (Schleifscheibenkopfdurchmesser φ6–80 mm, Drehzahl 15.000–60.000 U/min, kann Innenlöcher mit allgemeiner Präzision schleifen), spitzenloses Innenschleifen (keine Zentrierung erforderlich, hohe Effizienz, große Charge), Planeten-Innenschleifen (Schleifscheibenumdrehung plus Drehung, Innenlöcher mit großem Durchmesser).

Stationsgenauigkeit

Rundschleifgeräte

Die Verarbeitungsanlage ist mit importierten Präzisions-Innenschleifmaschinen wie STUDER S31, JUNKER, TOYODA, Schleifgenauigkeit ±0,003 mm, Rundheit 0,002 mm, Oberfläche Ra0,2 μm ausgestattet. Ausgestattet mit CBN-, Korund- und Diamantschleifscheiben, ausgewählt nach verschiedenen Materialien. CNC-System für automatischen Zyklus, Diamantwalzenabrichtung, pneumatische Lasersonden-Online-Inspektion, KMG-Offline-Vollinspektion zur Sicherstellung der Bearbeitungsqualität.

Steuerung der Schleifausrüstung

Als professioneller Innenschleifhersteller verfügt Sanluo Precision über eine strenge Prozesskontrolle: unterteilt in Grobschleif- und Endschleifstufen, Aufmaß 0,02–0,3 mm; Schleifscheibengeschwindigkeit 15.000–60.000 U/min, Werkstückgeschwindigkeit 50–300 U/min, Mikrovorschub 0,001–0,005 mm/Zeit; ausreichende Kühlung und Schmierung, Temperaturregelung 20-25℃; genaue Werkstückpositionierung und feste Klemmung, dynamische Auswuchtung der Schleifscheibe der Güteklasse G6,3, funkenfreies Endschleifen zur Verbesserung der Genauigkeit; Vollständige Inspektion des ersten Artikels, Prozessüberwachung, rechtzeitige Anpassung und Entschädigung. Breites Anwendungsspektrum: Präzisionslager, Hydraulik und Pneumatik, Halbleiterindustrie, Präzisionsformen, Luft- und Raumfahrt und andere Industrien. Innenlochdurchmesser φ2 – 500 mm, Toleranzklasse IT5–H8, Rundheit 0,002–0,008 mm, Oberflächenrauheit Ra0,2–0,8 μm. Das Unternehmen hat maßgeschneiderte Rundschleifdienstleistungen für NSK, THK, Bosch Rexroth, ZF, FAW, Weichai und andere Unternehmen erbracht und dabei jährlich 1,5 Millionen Innenlochteile, stabile Genauigkeit und zuverlässige Qualität geschliffen.

Technische Parameter
